Draagarmsystemen

HMA I-080 Standvoet/Wandflens

Standvoet/Wandflens voor montage van een HMA I- Profielbuis aan verticale of horizontale an vertikale oder horizontale oppervlakken.
Plafondmontage mogelijk.
Verbinding met HMA I- Profielbuis belastbaar op trek en torsie.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-06-01	Machine-/Wandverbinding	55 x 43 mm	RAL 7016

HMA I-080 Wandscharnier

Wandscharnier voor horizontaal draaien van een draagarm.
Hangend monteren mogelijk.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van de HMA I- Profielbuis.
Verbinding met HMA I- Profielbuis belastbaar op trek en torsie.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-02-01	Machine-/Wandverbinding	55 x 43 mm	RAL 7016

HMA I-080 Opzetscharnier

Opzetscharnier voor horizontaal draaien van een draagarm.
Plafondmontage mogelijk.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van de HMA I- Profielbuis.
Verbinding met HMA I- Profielbuis belastbaar op trek en torsie.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-01-01	Machine-/Wandverbinding	55 x 43 mm	RAL 7016

HMA I-080 Opzet-scharnier

Opzet-draailager voor horizontaal draaien van een draagarm.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van de HMA I- Profielbuis.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-60-01	Machine-/Wandverbinding	55 x 43 mm	RAL 7016

HMA I-080- Wandscharnier verticaal

Wandscharnier verticaal voor verticaal draaien van een draagarm.
Hangend monteren mogelijk.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van de HMA I- Profielbuis.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-02-02	Machine-/Wandverbinding	55 x 43 mm	RAL 7016

HMA I-080 Opzetscharnier verticaal

Opzetscharnier verticaal voor verticaal draaien van een draagarm.
Bevestiging aan een plafond is mogelijk.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-01-02	Machine-/Wandverbinding	55 x 43 mm	RAL 7016

HMA I-080 Standzuil

Stabiele standzuil voor een stevige bevestiging van draagarmsystemen aan bodem of plafond.
Met kabeluitvoer aan zijkant.
Lengte tot aan 2200 mm; in 50 mm. stappen in elke lengte op aanvraag.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7450-12-xxxx	Machine-/Wandverbinding	boven en onder Ø 60 mm, aan zijkant Ø 50 mm	RAL 7035

HMA I-040 Standvoet

Standvoet montage HMA I-040 draagbuis aan horizontale oppervlakten.
Verticale afstelling middels justageschroeven mogelijk.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-26-01	Machine-/Wandverbinding	Ø 48 mm	RAL 7016

HMA I-080 Draaiwinkelhaak

Draaiwinkelhaak voor montage tussen een horizontaal en een verticaal HMA I- profielbuis.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van een HMA I- profielbuis.
Verbinding naar HMA I- Profielbuis belastbaar op trek- en torsiebelasting.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-25-01	tussen 2 buizen	38 x 55 mm	RAL 7016

HMA I-080 Tussenscharnier

Tussenscharnier voor montage van 2 HMA I- Profielbuizen en voor het horizontale draaien van de zwenkarm.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van een HMA I- profielbuis.
Verbinding naar HMA I- Profielbuis belastbaar op trek- en torsiebelasting.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-03-01	tussen 2 buizen	55 x 43 mm	RAL 7016

HMA I-040 Hoekadapter

Voor montage tussen een horizontaal HMA I-080 profielbuis en een verticaal HMA I-040 draagbuis.
90° Hoek niet draaibaar.
Hangend monteren mogelijk.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van een HMA I-080 profielbuis.
Valbeveiliging door schroef M5.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-16-01	tussen 2 buizen	Ø 48 mm	RAL 7016

HMA I-080 Hoek

Hoek voor montage tussen een horizontaal en een verticaal HMA I- profielbuis.
90° Hoek niet draaibaar.
Hangend monteren mogelijk.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van een HMA I- profielbuis.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-04-01	tussen 2 buizen	55 x 43 mm	RAL 7016

HMA I-080 Hoekkoppeling

Hoekkoppeling voor montage van een horizontale draagbuis aan een behuizing.
Hangend monteren mogelijk.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van een HMA I- profielbuis.
Verbinding naar HMA I- Profielbuis belastbaar op trek- en torsiebelasting.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-08-01	Montage aan behuizing	55 x 43 mm	RAL 7016

HMA I-080 Hoekkoppeling smalle flens

Hoekkoppeling smalle flens voor montage van een horizontale draagbuis aan een behuizing met geringe diepte.
Hangend monteren mogelijk.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van een HMA I- profielbuis.
Verbinding naar HMA I- Profielbuis belastbaar op trek- en torsiebelasting.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-09-01	Montage aan behuizing	55 x 43 mm	RAL 7016

HMA I-080 Koppeling

Hangend monteren mogelijk.
Koppeling voor montage van een verticale HMA I-080 draagbuis aan een behuizing.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-05-01	Montage aan behuizing	55 x 43 mm	RAL 7016

HMA I-080 Koppeling smalle flens

Hangend monteren mogelijk.
Koppeling smalle flens voor montage van een verticale HMA I-080 draagbuis aan een behuizing met geringe diepte.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-07-01	Montage aan behuizing	55 x 43 mm	RAL 7016

HMA I-040 Koppeling

Hangend monteren mogelijk.
Voor montage van een verticale HMA I-040 draagbuis aan een behuizing.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-17-01	Montage aan behuizing	Ø 48 mm	RAL 7016

HMA I-080 Draai- en hoekkoppeling VESA 100

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7404-22-01	Montage aan behuizing	40 x 31 mm	RAL 7016

HMA I-080 Hoekadapter 10°

10° hoek.
Hoekadapter 10° voor een stevige montage van behuizing en koppeling cq hoekkoppeling.

ArtNr.	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-10-01	Ø 60 mm	RAL 7016

HMA I-080 Hoekadapter verstelbaar

Hoekadapter voor montage van behuizing en adapter.
Vergrendelde hoekverstelling in 8° stappen.

ArtNr.	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-19-01	Ø 65 mm	RAL 7016

HMA I-080 Hoekadapter smalle flens 10°

10° hoek.
Hoekadapter smalle flens 10° voor een stevige montage van behuizing met geringe diepte en koppeling cq hoekoppeling.

ArtNr.	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-11-01	57 x 60 mm	RAL 7016

HMA I-080 Hoekadapter verstelbaar smalle flens

Vergrendelde hoekverstelling in 8° stappen.
Hoekadapter voor montage van behuizing en koppeling.

ArtNr.	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-18-01	32 x 60 mm	RAL 7016

HMA I-080 Compactkoppeling smalle flens

Hangend monteren mogelijk.
Gebruik in besloten ruimte.
Compactkoppeling smalle flens voor montage van een verticaal HMA I- Profielbuis aan een behuizing met geringe diepte.

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-14-01	Montage aan behuizing	55 x 43 mm	RAL 7016

HMA I-080 Behuizingsadapter VESA

Afneembare afdekkap voor eenvoudige kabeldoorvoer.
Aansluiting volgens VESA 75.

ArtNr.	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-12-01	50x75 mm/75x75 mm	RAL 7016

HMA I-080 Verlichtingsadapter

Aansluitbuis Ø 25 mm.
Verlichtingsadapter voor stevige montage van signaalverlichting.

ArtNr.	Oppervlakte	Denk aan
7595-7401-15-01	RAL 7016

HMA I-040 Verlichtingsadapter 48

Aansluitbuis Ø 25 mm.
Verlichtingsadapter voor stevige montage van signaalverlichting.

ArtNr.	Oppervlakte	Denk aan
7595-7401-90-05	RAL 7016

HMA I-080 Profielbuis

HMA I-080 Profielbuis voor horizontaal en verticaal gebruik.
Variabele hoekinstelling tot 4° middels stelschroeven.


7595-7401-30-0250	55 x 43 mm	RAL 7035	Lengte: 250 mm
7595-7401-30-0500	55 x 43 mm	RAL 7035	Lengte: 500 mm
7595-7401-30-1000	55 x 43 mm	RAL 7035	Lengte: 1.000 mm
7595-7401-30-1500	55 x 43 mm	RAL 7035	Lengte: 1.500 mm
7595-7401-30-2000	55 x 43 mm	RAL 7035	Lengte: 2.000 mm

HMA I-040 Draagbuis

HMA I-040 Draagbuis voor verticale montage


7595-7401-40-0250	Ø 40 mm	RAL 7035	Lengte: 250 mm
7595-7401-40-0500	Ø 40 mm	RAL 7035	Lengte: 500 mm
7595-7401-40-0750	Ø 40 mm	RAL 7035	Lengte: 750 mm
7595-7401-40-1500	Ø 40 mm	RAL 7035	Lengte: 1.500 mm

HMA I-080 Kabelbeschermingsplaat

Tegen kabelbeschadigingen aan behuizingsopeningen

ArtNr.	Oppervlakte	Denk aan
7595-7401-90-01	RAL 7016

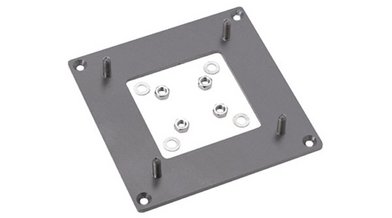

HMA VESA 100 Adapterplaat

Voor een stevige verbinding van monitoren met VESA 100 gatenpatroon.

ArtNr.	Oppervlakte	Denk aan
7595-7401-90-02	RAL 7016

HMA I-080 Rotofix

Rotofix voor directe opzetmontage

ArtNr.	Positie	Kabeldoorvoer	Oppervlakte	Denk aan
7595-7401-21-01		Ø 60 mm	RAL 7016
