7595-7401-09-01

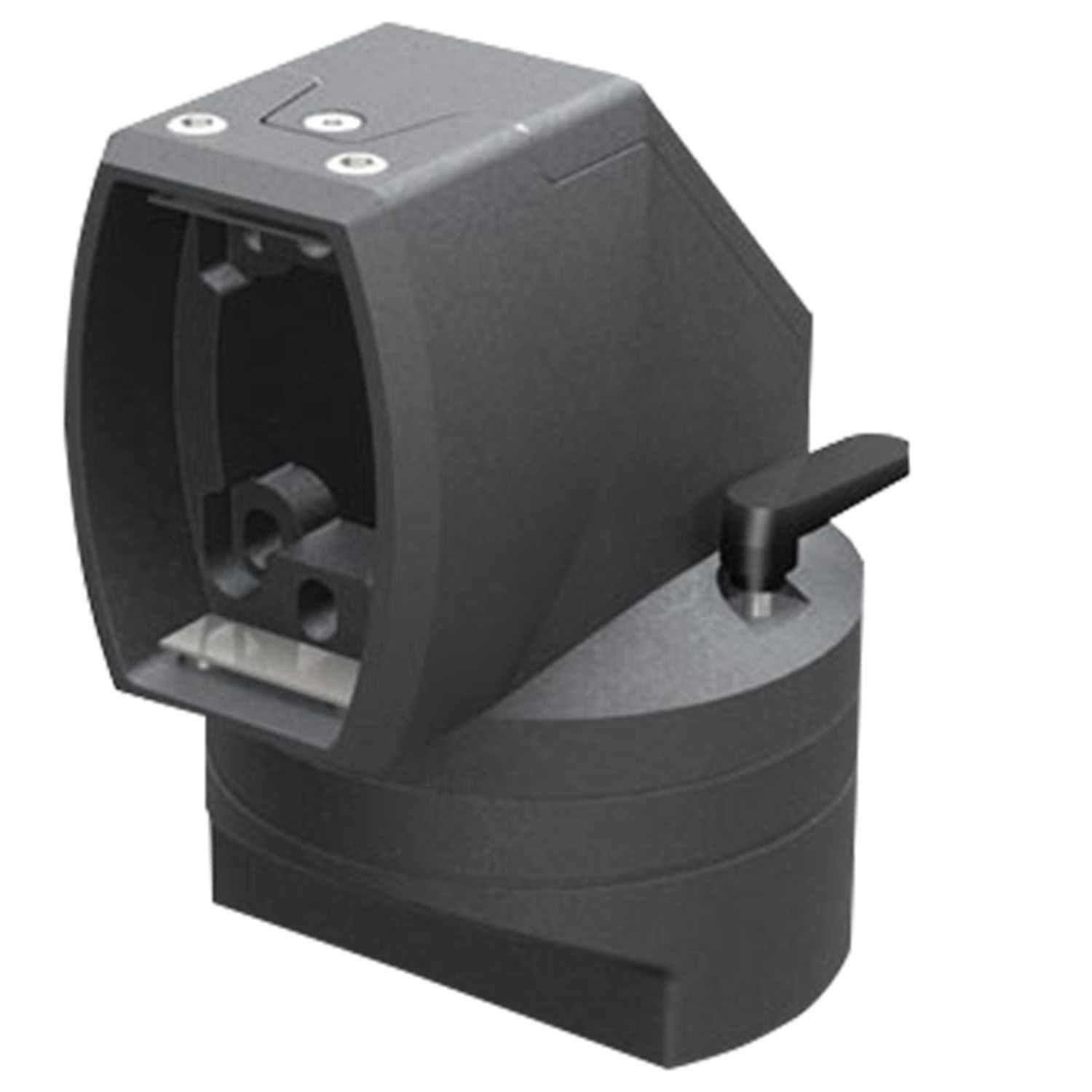

HMA I-080 Hoekkoppeling smalle flens
- variabel draaibereik tot 340°
- Kabeldoorvoer 55x43 mm
Productomschrijving
Hoekkoppeling smalle flens voor montage van een horizontale draagbuis aan een behuizing met geringe diepte.
Hangend monteren mogelijk.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van een HMA I- profielbuis.
Verbinding naar HMA I- Profielbuis belastbaar op trek- en torsiebelasting.
Technische gegevens
-
Artikelnummer: 7595-7401-09-01
-
Positie: Montage aan behuizing
-
Beschermingsklasse: volgens IP54
-
Kabeldoorvoer: 55 x 43 mm
-
Draaibereik: max. 340°
-
Draaibereikbegrenzing: op 90°/90° instelbaar. Fabrieksinstelling 170°/170°
-
Materiaal: aluminium - gegoten
-
Oppervlakte: RAL 7016
-
Gewicht: 2.8 kg
Tip
- Opbouwvarianten en draagrails zie bedieningshandleiding.
- Hoekkoppeling compleet met dichtingen en bevestigingsonderdelen
