7595-7401-03-01

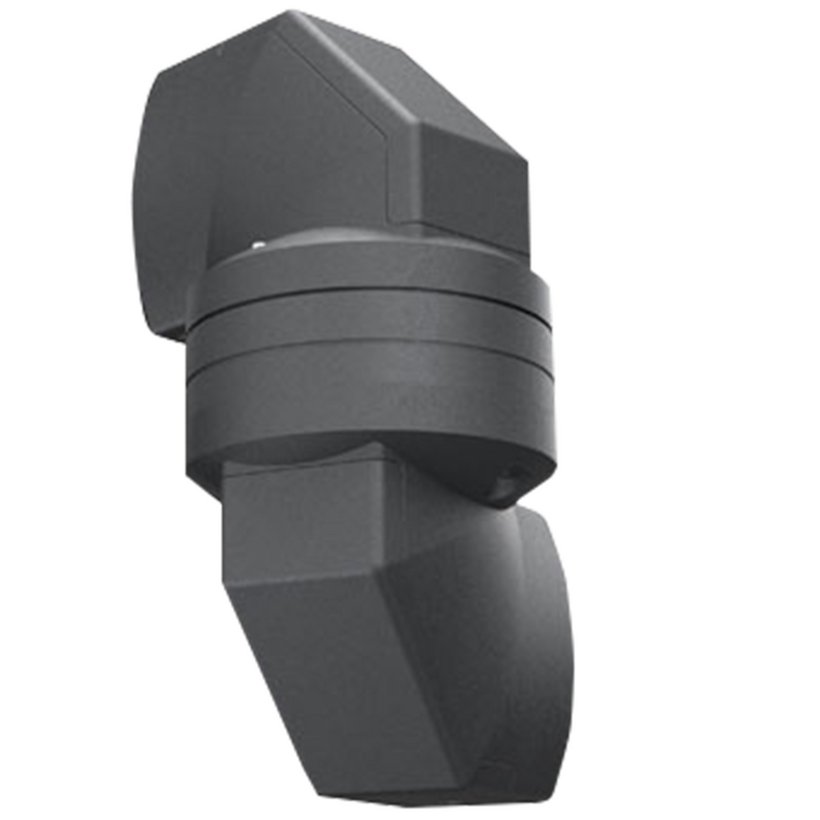

HMA I-080 Tussenscharnier
- variabel draaibereik bis 300°
- Kabeldoorvoer 55x43 mm
Productomschrijving
Tussenscharnier voor montage van 2 HMA I- Profielbuizen en voor het horizontale draaien van de zwenkarm.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van een HMA I- profielbuis.
Verbinding naar HMA I- Profielbuis belastbaar op trek- en torsiebelasting.
Technische gegevens
-
Artikelnummer: 7595-7401-03-01
-
Positie: tussen 2 buizen
-
Beschermingsklasse: volgens IP54
-
Kabeldoorvoer: 55 x 43 mm
-
Draaibereik: max. 300°
-
Draaibereikbegrenzing: in 30° stappen. Fabrieksinstelling 150°/150°
-
Materiaal: aluminium - gegoten
-
Oppervlakte: RAL 7016
-
Gewicht: 4.9 kg
Tip
- Opbouwvarianten en draagrails zie bedieningshandleiding.
- Tussenscharnier compleet met dichtingen, bevestigingsonderdelen en toebehoor voor hoekverstelling
