7595-7401-08-01

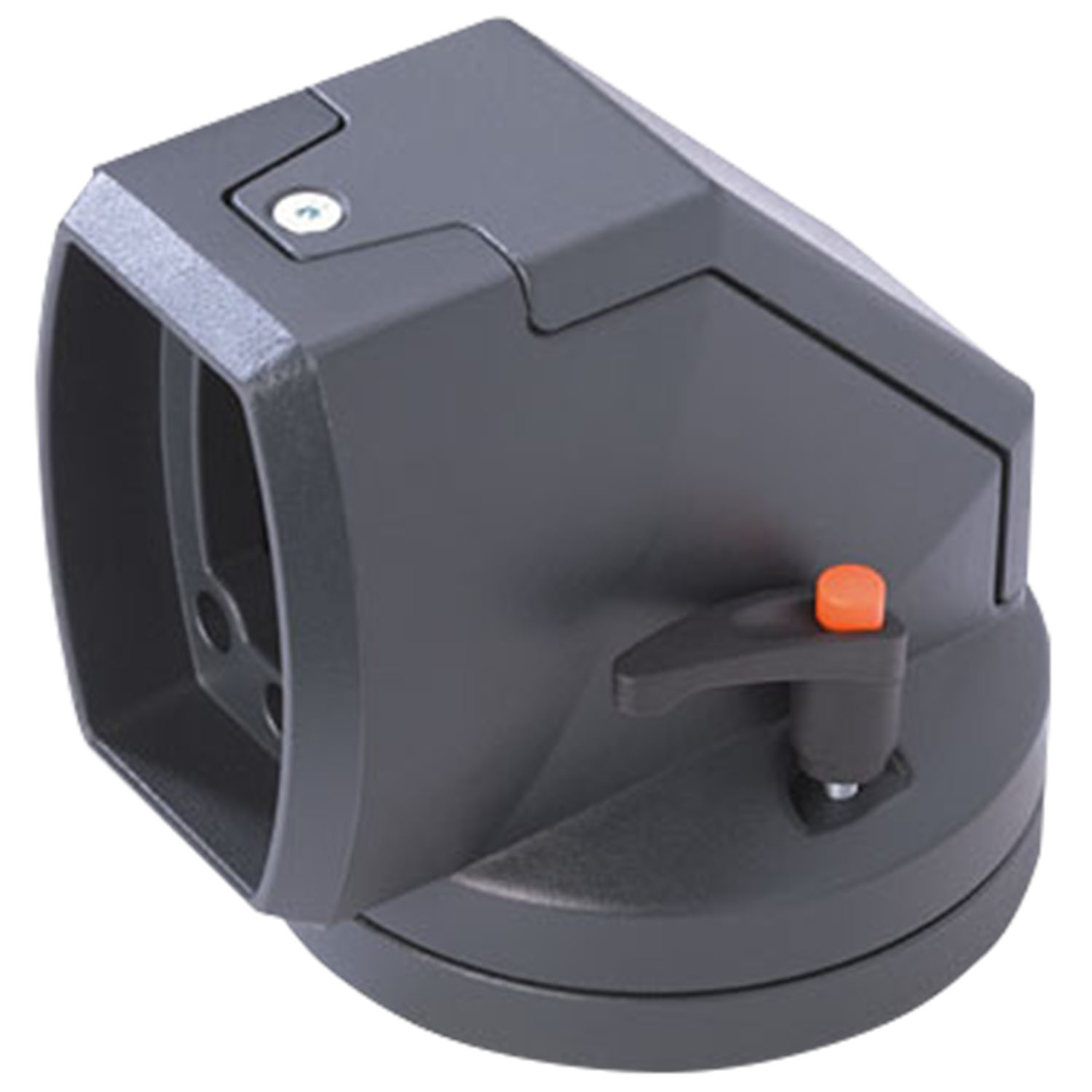

HMA I-080 Hoekkoppeling
- variabel draaibereik tot 340°
- Kabeldoorvoer 55x43 mm
Productomschrijving
Hoekkoppeling voor montage van een horizontale draagbuis aan een behuizing.
Hangend monteren mogelijk.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van een HMA I- profielbuis.
Verbinding naar HMA I- Profielbuis belastbaar op trek- en torsiebelasting.
Technische gegevens
-
Artikelnummer: 7595-7401-08-01
-
Positie: Montage aan behuizing
-
Beschermingsklasse: volgens IP54
-
Kabeldoorvoer: 55 x 43 mm
-
Draaibereik: max. 340°
-
Draaibereikbegrenzing: op 90°/90° instelbaar. Fabrieksinstelling 170°/170°
-
Materiaal: aluminium - gegoten
-
Oppervlakte: RAL 7016
-
Gewicht: 2.4 kg
Tip
- Opbouwvarianten en draagrails zie bedieningshandleiding.
- Hoekkoppeling compleet met dichtingen en bevestigingsonderdelen
7595-7401-11-01
HMA I-080 Hoekadapter smalle flens 10°
Kabeldoorvoer
57 x 60 mm
Oppervlakte
RAL 7016
7595-7401-18-01
HMA I-080 Hoekadapter verstelbaar smalle flens
Kabeldoorvoer
32 x 60 mm
Oppervlakte
RAL 7016
Montagehandleidingen:
CAD-data en andere visualisaties:
