Productomschrijving

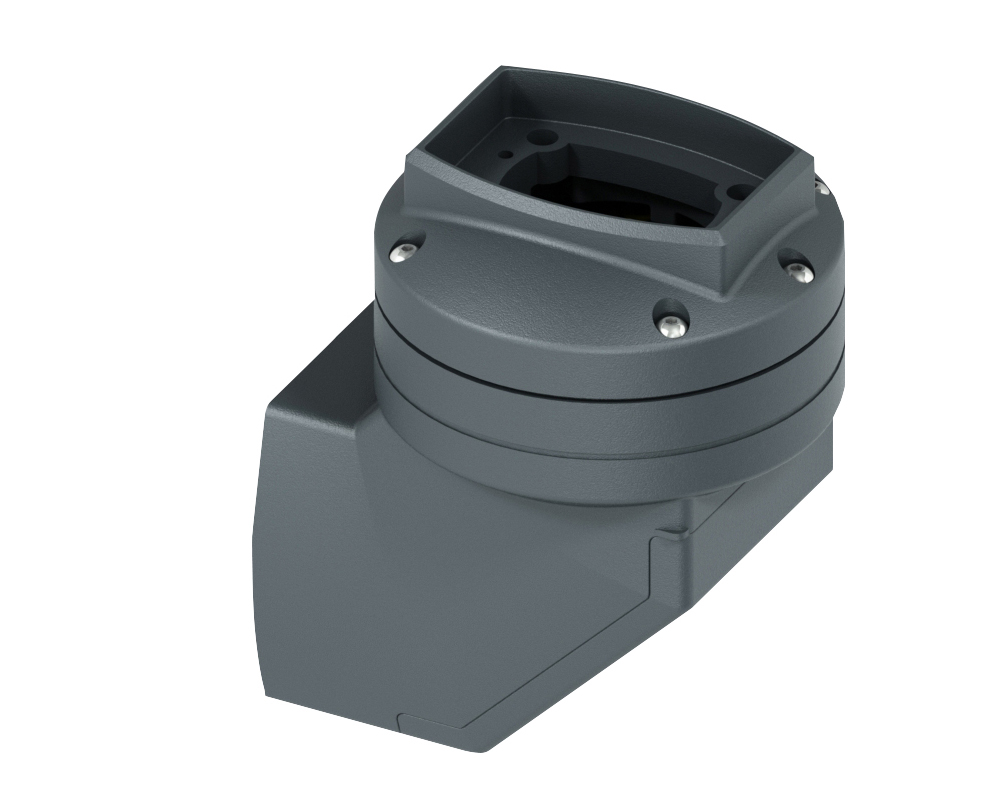

Wandscharnier verticaal voor verticaal draaien van een draagarm.
Hangend monteren mogelijk.
Afneembare afdekkap voor eenvoudige kabelinvoer en montage van de HMA I- Profielbuis.
Technische gegevens
-
Artikelnummer: 7595-7401-02-02
-
Positie: Machine-/Wandverbinding
-
Beschermingsklasse: volgens IP54
-
Kabeldoorvoer: 55 x 43 mm
-
Draaibereik: max. 300°
-
Draaibereikbegrenzing: in 30° stappen. Fabrieksinstelling 150°/150°
-
Materiaal: aluminium - gegoten
-
Oppervlakte: RAL 7016
-
Gewicht: 2.9 kg
Tip
- Opbouwvarianten en draagrails zie bedieningshandleiding.
- Wandscharnier verticaal compleet met dichtingen en bevestigingsonderdelen
