2010-7263-54-17

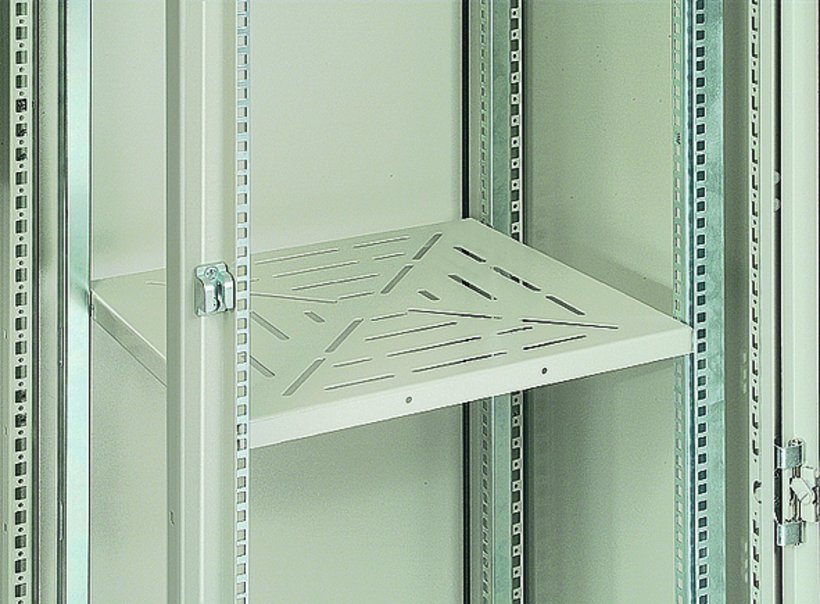

19“-Legbord vast
- Voor de montage aan rasterrails
Productomschrijving
Aardaansluiting volgens DIN EN 61439-1, kooimoeren met aardingspunt.
Montage door middel van voormontage van kooimoeren en schroeven. Daarna is het legbord gemakkelijk te bevestigen en fixeren.
Het sleufpatroon in de legborden voorkomt warmte ophoping.
Technische gegevens
-
Artikelnummer: 2010-7263-54-17
-
Afmeting: passend voor breedte : 600 mm passend voor diepte : 800 mm
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Bouwhoogte: 25 mm
-
Materiaal: Plaatstaal
-

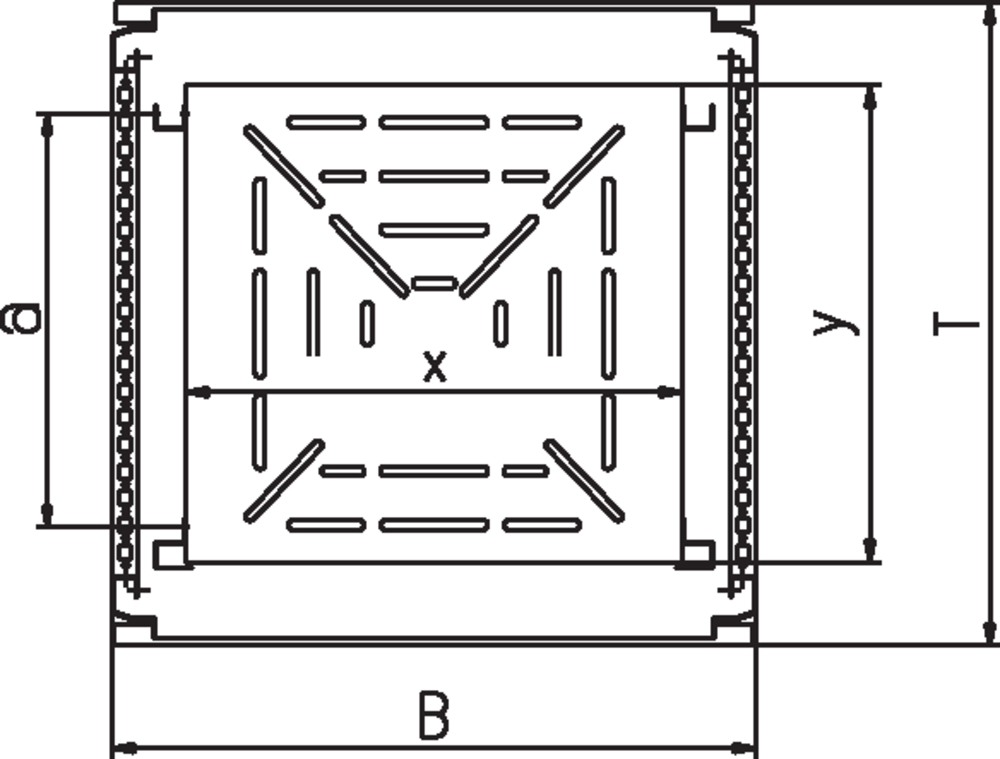

Maat gaten (a): 486 mm
-
Gewicht: 5 kg
-
Stelvlak: X: 462 mm x Y: 544 mm
-
Laadvermogen: 50 kg
-
Materiaaldikte: 2 mm
- Legbord met bevestigingsonderdelen voor vaste inbouw.
2070-9102-36-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
0395-6018-82-07
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
600 mm
Hoogte
1800 mm
Diepte
800 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6018-82-17
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
600 mm
Hoogte
1800 mm
Diepte
800 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6020-82-07
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
600 mm
Hoogte
2000 mm
Diepte
800 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6020-82-17
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
600 mm
Hoogte
2000 mm
Diepte
800 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-8018-82-07
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
800 mm
Hoogte
1800 mm
Diepte
800 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-8018-82-17
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
800 mm
Hoogte
1800 mm
Diepte
800 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-8020-82-07
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
800 mm
Hoogte
2000 mm
Diepte
800 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-8020-82-17
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
800 mm
Hoogte
2000 mm
Diepte
800 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
