0395-8020-82-07

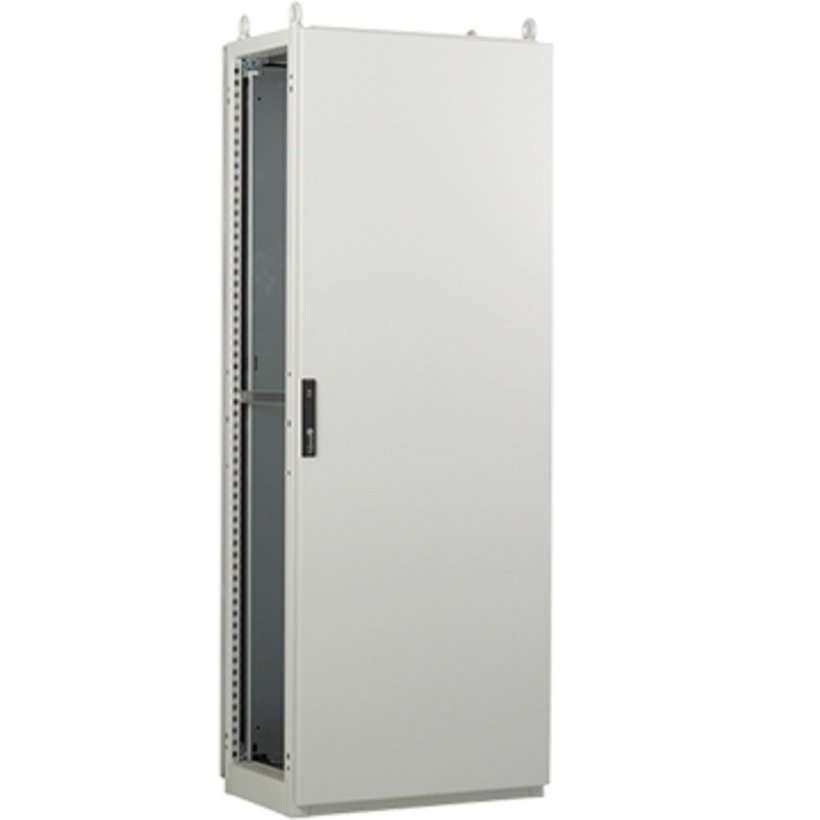

Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
- Plaatstaal
- Aanbouwkast
- Diepte-800 mm
- Beschermingsklasse IP, Nema en type: zie technische gegevens
- Moduliare uitbreiding mogelijk door systeemtoebehoor
Productomschrijving
Aanbouwkast, met aan voor- en achterzijde een enkele scharnierdeur. Verkrijgbaar met of zonder montageplaat.
Aansluiting volgens DIN EN 61439-1, bouten M8x20 op alle bewegende of afneembare onderdelen in het dak en de bodem, montageplaat met aardingsschroef en kabelinvoerplaten met gaten.
Gezette deurlijst voorkomt het binnen dringen van water en vuil bij het openen van de deur.
Deuren met naadloos opgeschuimde dichting, rechts of links scharnierend. Standaard rechts scharnierend.
Openingshoek 120° naar 180° om te bouwen.
Sluiting: stangensluiting
Standaardsluiting: dubbelbaard 3 mm.
Met versterkingsprofiel van vierkantbuis met bevestigingsgaten 4,5 mm in 25 mm raster.
Afneembaar dak, met 4 hijsogen M12 volgens DIN 580
Bodem in driegedeelde, schuifbare kabelinvoerplaten bevestigingsgaten 10,6 mm.
Montageplaat met C-kant diepte verstelbaar in 25 mm raster; eenvoudige montage door häwa vergrendelingsbeugels: doorgaand montageoppervlak in twee na achterste positie.
Technische gegevens
-
Artikelnummer: 0395-8020-82-07
-
Aardaansluiting: volgens DIN EN 61439-1
-
Beschermingsklasse: IP55, IP56 optioneel
Type 1, 12, 3R optioneel -
Materiaal: Plaatstaal
-
Toelating: cULus
-
Afmeting: Breedte : 800 mm Hoogte : 2000 mm Diepte : 800 mm
-
Gewicht: 108.5 kg
-
kabinet soort: Aanbouwkast
-
Variant: zonder montageplaat
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Materiaaldikte: Deur: 2 mm
Dakversterking: 2 mm
Plaatdikte bodemprofiel: 2,5 mm
Frame/Corpus: 2 mm
Tip
- Overige wijzigingen met levertijd. Prijs op aanvraag.
- De maten voor Sokkel bevestiging zijn te vinden bij de sokkel-tekeningen.
- 1 st. kast kpl. met voorzijde scharnierdeur, achterwand geschroefd, hijsogen, dakplaat, kabelinvoerplaten en 1 sleutel
2070-9102-34-00
Kooimoeren
Draad
M4
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9102-35-00
Kooimoeren
Draad
M5
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9102-35-02
Kooimoeren
Draad
M5
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9102-35-03
Kooimoeren
Draad
M5
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9102-36-00
Kooimoeren
Draad
M6
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9102-36-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9102-36-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9102-45-00
Kooimoeren
Draad
M5
Passend voor plaatdikte
0,9 - 1,9 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
met aardingspunt
2070-9102-45-01
Kooimoeren
Draad
M5
Passend voor plaatdikte
1,5 - 2,0 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
met aardingspunt
2070-9102-46-00
Kooimoeren
Draad
M6
Passend voor plaatdikte
0,9 - 1,9 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
met aardingspunt
2070-9102-46-01
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,5 - 2,0 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
met aardingspunt
2070-9102-46-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,8 - 2,9 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
met aardingspunt
2070-9102-46-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
met aardingspunt
2070-9202-35-00
Kooimoeren
Draad
M5
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9202-35-02
Kooimoeren
Draad
M5
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9202-35-03
Kooimoeren
Draad
M5
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9202-36-00
Kooimoeren
Draad
M6
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9202-36-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9202-36-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
2070-9203-36-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,8 - 3,2 mm
Voor uitsparing grootte
12,3 x 12,3 mm
Variante
zonder aardingspunt
3080-7109-87-00
Deuropeningsbegrenzer voor H390/H395, H370/H375
Oppervlakte
verzinkt
Materiaal
Plaatstaal
Passend voor Type
H390/H395 en H370/H375 voor deurbreedte vanaf 500 mm.
0396-7020-80-67
Zijwand voor H395
Passend voor hoogte
2000 mm
Passend voor diepte
800 mm
Materiaal
Plaatstaal
0396-8001-80-17
Sokkel 100 mm hoog voor kast H390, H395 en PC2096
Passend voor breedte
800 mm
Passend voor diepte
800 mm
Materiaal
Plaatstaal
Sokkeldieptee
750 mm
0396-8001-80-37
Sokkel 100 mm hoog voor kast H390, H395 en PC2096
Passend voor breedte
800 mm
Passend voor diepte
800 mm
Materiaal
Plaatstaal
Sokkeldieptee
750 mm
0396.8002.80.17
Sokkel 200 mm hoog voor kast H390 und H395
Passend voor breedte
800 mm
Passend voor diepte
800 mm
Materiaal
Plaatstaal
Hoekdeel: 2,5 mm
Panelen en dwarsdelen: 1,5 mm
Hoekdeel: 2,5 mm
Panelen en dwarsdelen: 1,5 mm
Sokkeldieptee
750 mm
Variant
gesloten uitvoering
0396.8002.80.37
Sokkel 200 mm hoog voor kast H390 und H395
Passend voor breedte
800 mm
Passend voor diepte
800 mm
Materiaal
Plaatstaal
Hoekdeel: 2,5 mm
Panelen en dwarsdelen: 1,5 mm
Hoekdeel: 2,5 mm
Panelen en dwarsdelen: 1,5 mm
Sokkeldieptee
750 mm
Variant
met ventilatie sleuven
0395-8020-00-87
Verbindingsframe diepte uitbreiding
Passend voor breedte
800 mm
Passend voor hoogte
2000 mm
0395-8020-00-97
Vervangingsdeur schakelkast H390/H0395 plaatstaal
Passend voor Breedte
800 mm
Passend voor Hoogte
2000 mm
Materiaal
Plaatstaal
Type
Enkele scharnierdeur
0395-8020-05-97
Vervangingsdeur schakelkast H390/H0395 plaatstaal
Passend voor Breedte
800 mm
Passend voor Hoogte
2000 mm
Materiaal
Plaatstaal
Type
Dubbele deurenset
Montagehandleidingen:
CAD-data en andere visualisaties:
