2010-7266-44-17
Legbord vast
- Voor de montage aan kast frame
Productomschrijving
Aardaansluiting volgens DIN EN 61439-1, kooimoeren met aardingspunt.

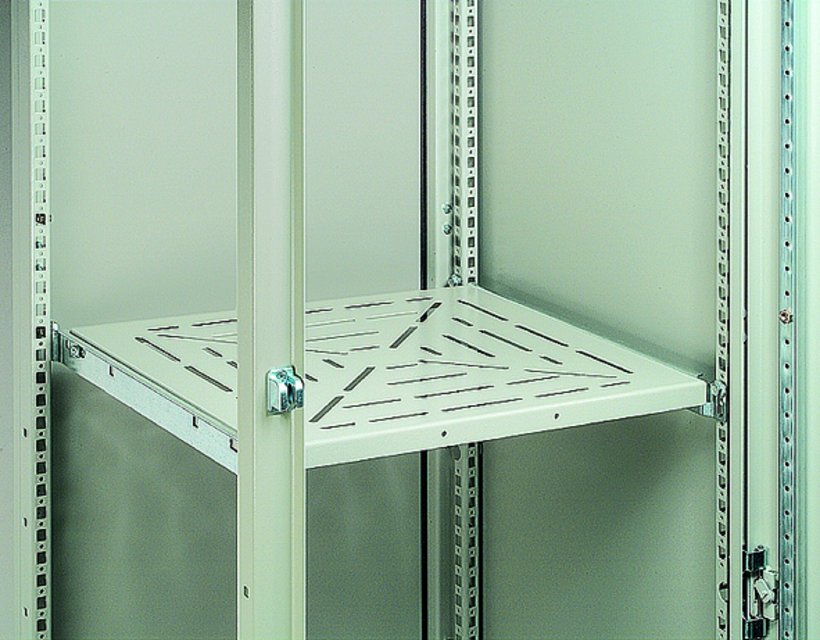

Legbord voor de montage aan kast frame. Door het gebruik van de volledige breedte van de kast wordt het een zeer groot oppervlak.
Montage door middel van voormontage van kooimoeren en schroeven. Daarna is het legbord gemakkelijk te bevestigen en fixeren.
Het sleufpatroon in de legborden voorkomt warmte ophoping.
Technische gegevens
-
Artikelnummer: 2010-7266-44-17
-
Afmeting: passend voor breedte : 600 mm passend voor diepte : 600 mm
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Materiaal: Plaatstaal
-

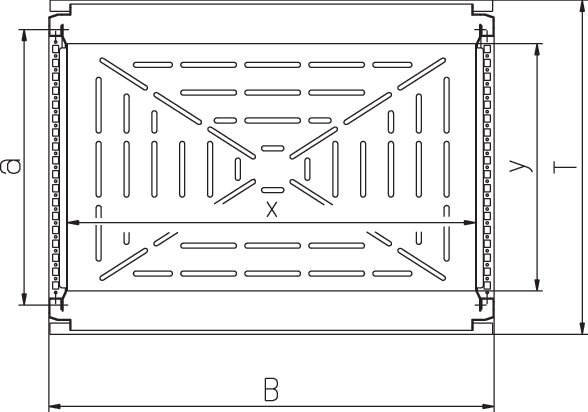

Maat gaten (a): 495 mm
-
Gewicht: 5 kg
-
Bouwhoogte: 25 mm
-
Stelvlak: X: 533 mm x Y: 444 mm
-
Laadvermogen: 50 kg
-
Materiaaldikte: 2 mm
Tip
- Een extra inbouwrails is bij het onder een hoek plaatsen van een legbord benodigd.
- De verticale montagerails zijn alleen nodig bij de inbouw in kasten H370 en H390
- Legbord met bevestigingsonderdelen voor vaste inbouw
2070-9102-36-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
0370-6018-60-00
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
600 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP56
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0370-6018-60-10
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
600 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP56
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0370-6020-60-00
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
600 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP56
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0370-6020-60-10
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
600 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP56
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0390-6018-60-07
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
600 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0390-6018-60-17
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
600 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0390-6020-60-07
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
600 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0390-6020-60-17
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
600 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0375-6018-60-00
Aanbouwkast Roestvaststaal H375, 1-deurs
Breedte
600 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0375-6018-60-10
Aanbouwkast Roestvaststaal H375, 1-deurs
Breedte
600 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0375-6020-60-00
Aanbouwkast Roestvaststaal H375, 1-deurs
Breedte
600 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0375-6020-60-10
Aanbouwkast Roestvaststaal H375, 1-deurs
Breedte
600 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6016-60-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
1600 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6016-60-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
1600 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6018-60-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6018-60-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6020-60-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6020-60-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6022-60-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
2200 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6022-60-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
2200 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
