Productomschrijving
Snel montagesysteem zonder schroeven. Telescooprails en legbord worden gemakkelijk door middel van fixeerpunten gemonteerd. Het sleufpatroon in de legborden voorkomt warmte ophoping.
Technische gegevens
-
Artikelnummer: 2010-7261-44-27
-
Afmeting: passend voor breedte : 600 mm passend voor diepte : 600 mm
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Bouwhoogte: 38 mm
-
Materiaal: Plaatstaal
-

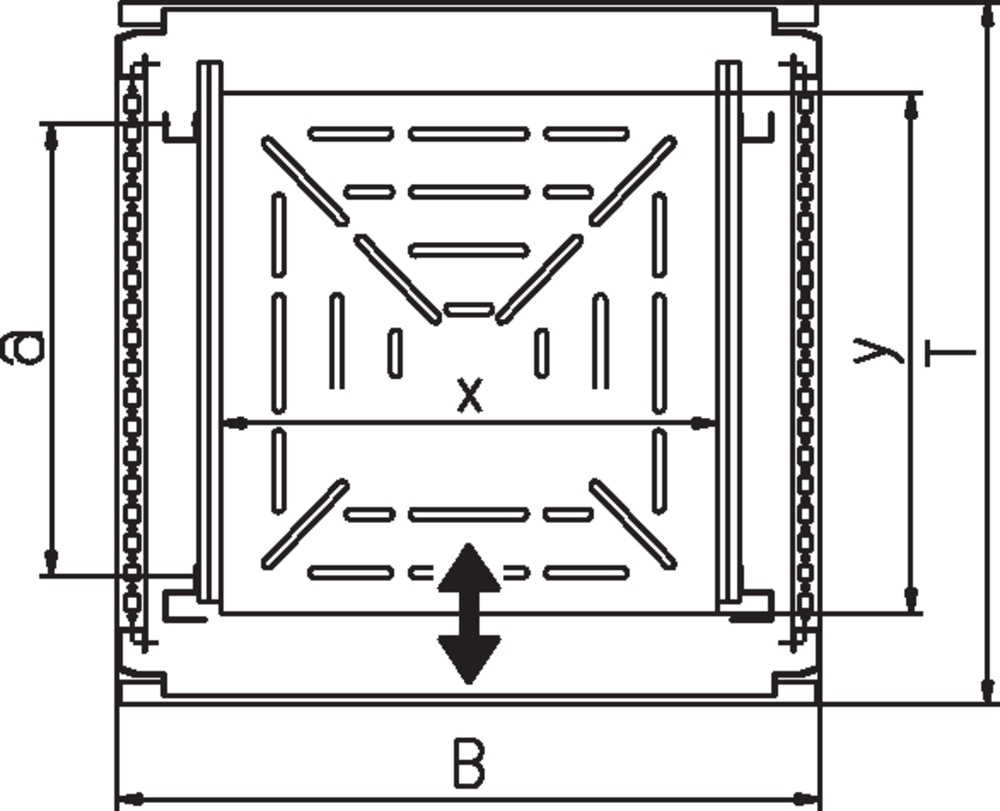

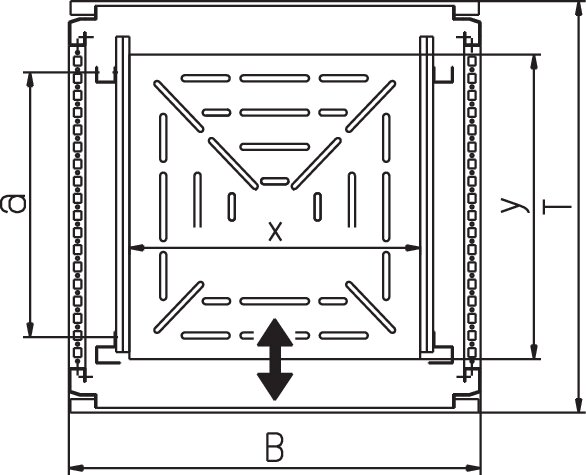

Maat gaten (a): 386 mm
-
Gewicht: 4 kg
-
Stelvlak: X: 424 mm x Y: 444 mm
-
Uitschuiflengte: 480 mm
-
Laadvermogen: 50 kg
-
Materiaaldikte: 2 mm

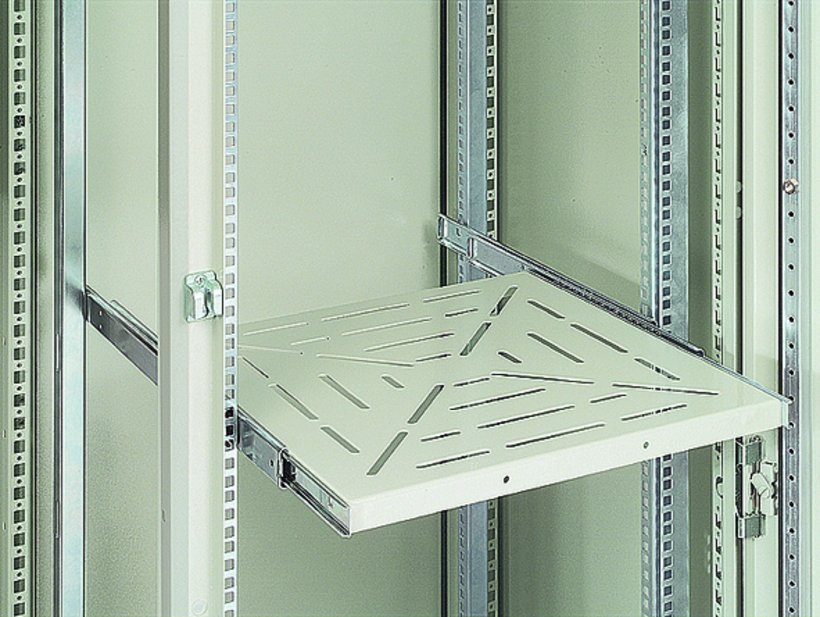

- Legbord met telescooprails.
2070-9102-36-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5 x 9,5 mm
Variante
zonder aardingspunt
0390-6018-60-07
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
600 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0390-6018-60-17
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
600 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0390-6020-60-07
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
600 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0390-6020-60-17
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
600 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
