Toebehoor voor railbewerking

Netvoeding 3V DC

Stroomvoorziening voor laserdiodemodule voor lasermiddelpuntaanduiding in häwa ponsbeugel.
Voor aansluiting aan stroomnet 230 V/50 Hz.

ArtNr.	Productfamilie	Variante	Uitgangsspanning	Elektrische aansluiting	Denk aan
2600-2000-60-11	voor werkplaatsuitrusting	Lijn-lasermodule	3 V DC	230 V / 50 Hz

Ponsgereedschap voor AlCu-Press

Voor het gebruik met ponsbeugel AlCu-Press ponsen
Voor het ponsen van massief koperen of aluminium rails
Met verende centreerpunt voor eenvoudige werkstuk-positionering
Snel, schoon en braamvrij is afhankelijk van de kwaliteit van het materiaal


2605-7700-06-50	voor werkplaatsuitrusting	ø 6,5 mm	6 mm
2605-7700-08-50	voor werkplaatsuitrusting	ø 8,5 mm	8 mm
2605-7700-10-50	voor werkplaatsuitrusting	ø 10,5 mm	10 mm
2605-7700-12-50	voor werkplaatsuitrusting	ø 12,5 mm	12 mm
2605-7700-13-00	voor werkplaatsuitrusting	ø 13 mm	12 mm
2605-7700-14-50	voor werkplaatsuitrusting	ø 14,5 mm	12 mm
2605-7700-17-00	voor werkplaatsuitrusting	ø 17 mm	12 mm

Stanzwerkzeug AlCu-Press ø 10,5 mm für lamelliertes Kupfer

Für den Einsatz in Stanzbügel AlCu-Press Lochen
Zum Lochen von lamellierten Kupferschienen
Mit angeschliffener Körnerspitze zur leichten Positionierung der Stanzposition
Schnell, sauber, Gratbildung ist abhängig von der Werkstoffgüte

ArtNr.	Productfamilie	Variante	Afmeting	Max. plaatdikte	Denk aan
2605-7750-10-50	voor werkplaatsuitrusting	zur Bearbeitung von lamellierten Kupferschienen	ø 10,5 mm	10 mm

Afstrooprubber AlCu-Press

2 Gasdrukveren oefenen via een plaat een sterke druk uit op het werkstuk
Daardoor wordt het opbollen van het werkstuk effectief voorkomen
De in de ponsbeugel gebouwde lijnlaser behoudt zijn functie

ArtNr.	Productfamilie	Variante	Denk aan
2605-7500-25-00	voor werkplaatsuitrusting	AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen

Knipgereedschap

Gereedschap voor AlCu-Press voor rechthoekig knippen van massieve koper- en aluminiumrails tot 120 x 12 mm
Bij het knippen ontstaat een afvalstuk van 10 mm. breed

ArtNr.	Productfamilie	Voor bewerking	Max. materiaaldoorsnee	Denk aan
2605-0508-01-20	voor werkplaatsuitrusting	Aluminium- en kopermateriaal	120 x 12 mm

Buiggereedschap

Gereedschap voor AlCu-Press voor het buigen van koper- of aluminiummateriaal tot 120 x 12 mm
Buighoek tot 90° mogelijk. Aanduiding middels geintegreerde hoekaanduiding

ArtNr.	Productfamilie	Variante	Voor bewerking	Max. materiaaldoorsnee	Buighoek	Denk aan
2605-0601-01-20	voor werkplaatsuitrusting	AlCu-Press: ponsen, knippen en AlCu-Press: compleet	Aluminium- en kopermateriaal	120 x 12 mm

Verzetgereedschap

Gereedschap voor AlCu-Press voor een verzet van koper- of aluminiummaterialen tot 120 x 12 mm
Er is een verzet tot max. 40 mm mogelijk

ArtNr.	Productfamilie	Voor bewerking	Max. materiaaldoorsnee	Verzet	Denk aan
2605-0602-01-20	voor werkplaatsuitrusting	Aluminium- en kopermateriaal	120 x 12 mm	Max. 40 mm

Matrijsopname ø 40 mm voor AlCu-Press

Voor opname van de matrijzen in de AlCu-Press ponsen, knippen
Fixering middels een draadstift

ArtNr.	Productfamilie	Uitvoering	Denk aan
2605-0507-01-15	voor werkplaatsuitrusting	AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen

Adapter AlCu-Press: ponsen

Voor opname van rondstempels van ponsgereedschap in de AlCu-Press ponsen, knippen
De stempel wordt door de adapter gevoerd en aansluitend in de zuigerstang gezet
Fixering middels een draadstift

ArtNr.	Productfamilie	Variante	Denk aan
2605-0507-01-10	voor werkplaatsuitrusting	AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen

Afstrooprubber voor AlCu-Press

Moeiteloos afstropen van het werkstuk van de stempel
Voor elke stempeldoorsnee is een passend afstrooprubber vereist


2605-0900-06-50	voor werkplaatsuitrusting	Ponsgereedschap voor AlCu-Press	6.5 mm
2605-0900-08-50	voor werkplaatsuitrusting	Ponsgereedschap voor AlCu-Press	8.5 mm
2605-0900-10-50	voor werkplaatsuitrusting	Ponsgereedschap voor AlCu-Press	10.5 mm
2605-0900-13-00	voor werkplaatsuitrusting	Ponsgereedschap voor AlCu-Press	13 mm
2605-0900-17-00	voor werkplaatsuitrusting	Ponsgereedschap voor AlCu-Press	17 mm

Afschakeleenheid

Cilinderslagbegrenzing bij AlCu-Press: Buigen,
Een verschuifbare schakelnok maakt de traplose hubinstelling voor een gelijkblijvende buighoek mogelijk.

ArtNr.	Productfamilie	Voor bewerking	Buighoek	Denk aan
2605-0611-01-00	voor werkplaatsuitrusting	Aluminium- en kopermateriaal	Traploos verstelbaar

Lengte-instelbeugel met schakelnok

Lenge-instelbeugel en nokken maken individueel vervaardigen van buighoeken mogelijk
Meerdere beugels besparen een veelvuldig opnieuw instellen van verschillende buighoeken

ArtNr.	Productfamilie	Variante	Denk aan
2605-0611-12-00	voor werkplaatsuitrusting	AlCu-Press: ponsen, knippen en AlCu-Press: compleet

Lengteaanslag voor AlCu-Press ponsen, knippen

Gezette plaat met brede steun mogelijkheid en 2m maataanduiding middels gelaserde skalering op een roestvast bandstaal voor het bevestigen aan AlCu-Press: ponsen, knippen
Inclusief een traploos verstelbare gecombineerde klapaanslag voor ponsen en knippen met klemhevel

ArtNr.	Productfamilie	Variant	Afstelling	Denk aan
2605-0700-01-00	voor werkplaatsuitrusting	AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen	Traploos verstelbaar vanaf 10 mm tot 1900 mm

Lengteaanslag voor AlCu-Press buigen, verzetten

Aanslag met bevestigings flens voor bevestiging aan AlCu-Press: buigen,
Traploos verstelbare klapaanslag met klemhevel
Duurzaam afleesbaar door diep in gelaserde skalering op een roestvast bandstaal

ArtNr.	Productfamilie	Variant	Afstelling	Denk aan
2605-0700-02-00	voor werkplaatsuitrusting	AlCu-Press: ponsen, knippen en AlCu-Press: compleet	Traploos verstelbaar vanaf 40 mm tot 1 000 mm

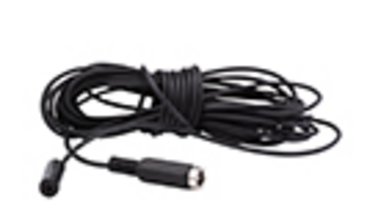

Lijn-lasermodule

De laser projecteert met een 0,3 mm brede lijn in Y-richting
Daardoor moet de X-as gekenmerkt worden, wat de voorbereidingstijd verkort.

ArtNr.	Productfamilie	Variante	Vereiste ingangsspanning	Laserklasse	Denk aan
2600-2000-00-11	voor werkplaatsuitrusting	AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen	3 V DC	1
