2605-7102-00-02

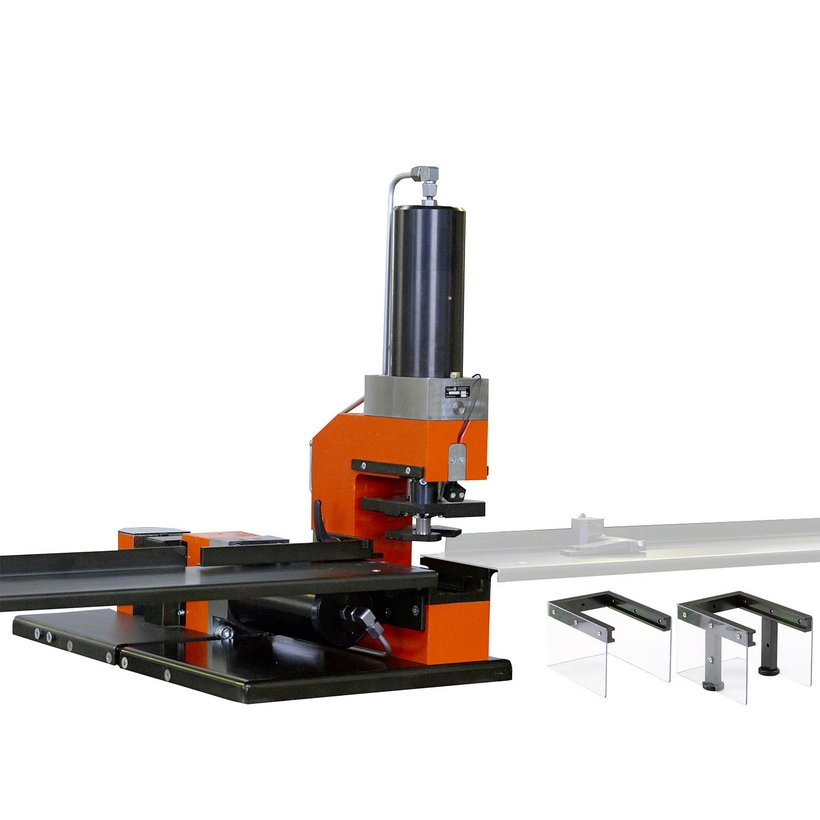

AlCu-Press compleet
- Ponsen, knippen en buigen en zetten met één machine
- Tot ø 17 mm, max. 12 x 120 mm
- Compacte bouwvorm
Productomschrijving
Beugel opgebouwd op grondplaat met hydraulische bediening , te combineren met een häwa elektro- of lucht-hydrauliekpomp
Geschikt voor het bewerken van vlakke koper- en aluminium materiaal tot een afmeting van 12 x 120 mm
Eenvoudig positioneren van werkstukken door de C-vorm van de beugel
Voor "ponsen, knippen":
Lijnlaser voor eenvoudig werkstukpositionering in X-richting bij het ponsen
Separate "afstrooprubber AlCu-Press" voor ponsen van ponsrijen met korte ponsafstanden (verhinderd het vervormen van het werkstuk)
Inclusief vingerbescherming met afstroopfunctie en werkstukondersteuning
Technische gegevens
-
Artikelnummer: 2605-7102-00-02
-
Toepassingsgebied: Stanzen von Ausschnitten + Biegen und Absetzen
-
Inzetbaarvoor: ponsen tot ø 17 mm / sleufponsen bis 13x22 mm
-
Materiaaldikte: Querschnitt: Kupfer bis 12 x 120 mm; Aluminium bis 12 x 120 mm
-
Max. plaatdikte: koper 12 mm / aluminium 12 mm
-
Productfamilie: voor werkplaatsuitrusting
-
Max. materiaaldoorsnee: 12x120 mm
-
Materiaal: Kupfer, Alu
-
Bewerkingsdiepte: 85 mm
-
Diepteaanslag: verstelbaar van 8 - 85 mm
-
max. druk: 450 bar
-
Gewicht: 163 kg
-
max. ponskracht: 270 kN
-
Cilinderslag: 41 mm
Tip
- Voor optimale werking bevelen wij onze 400V elektro-hydrauliekpomp 2611-0400-00-00 aan
- Voor de opstelling heeft u minder dan 1m oppervlakte nodig, b.v. onze verrijdbaar onderstel
- De "buigen, zetten"-eenheid komt gelijk met de tafelplaat. Graag nemen wij deze werkzaamheden van u over en bouwen de AlCu-Press compleet op ons verrijdbare onderstel 2605-7802-00-00
- Aufstellung und Einweisung durch qualifiziertes häwa Personal
- Kosten für Anfahrt gemäß Angebot
- 2x stansbeugels met hydraulische cilinder op een grondplaat
- Lijnlaser
- Diepte-aanslag
- Separate afstrooprubber AlCu-Press
- Werkstukondersteuning
- Vingerbescherming
2605-7802-00-00
Onderstel verrijdbaar
Productfamilie
voor werkplaatsuitrusting
Afmeting
1.250 x 700 x 840 mm
Verdeelde belasting
450 kg
2605-7802-00-00
Onderstel verrijdbaar
Productfamilie
voor werkplaatsuitrusting
Afmeting
1.250 x 700 x 840 mm
Verdeelde belasting
450 kg
2605-7802-00-00
Onderstel verrijdbaar
Productfamilie
voor werkplaatsuitrusting
Afmeting
1.250 x 700 x 840 mm
Verdeelde belasting
450 kg
2605-7700-06-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 6,5 mm
Max. plaatdikte
6 mm
2605-7700-06-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 6,5 mm
Max. plaatdikte
6 mm
2605-7700-06-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 6,5 mm
Max. plaatdikte
6 mm
2605-7700-08-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 8,5 mm
Max. plaatdikte
8 mm
2605-7700-08-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 8,5 mm
Max. plaatdikte
8 mm
2605-7700-08-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 8,5 mm
Max. plaatdikte
8 mm
2605-7700-10-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 10,5 mm
Max. plaatdikte
10 mm
2605-7700-10-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 10,5 mm
Max. plaatdikte
10 mm
2605-7700-10-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 10,5 mm
Max. plaatdikte
10 mm
2605-7700-12-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 12,5 mm
Max. plaatdikte
12 mm
2605-7700-12-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 12,5 mm
Max. plaatdikte
12 mm
2605-7700-12-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 12,5 mm
Max. plaatdikte
12 mm
2605-7700-13-00
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 13 mm
Max. plaatdikte
12 mm
2605-7700-13-00
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 13 mm
Max. plaatdikte
12 mm
2605-7700-13-00
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 13 mm
Max. plaatdikte
12 mm
2605-7700-14-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 14,5 mm
Max. plaatdikte
12 mm
2605-7700-14-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 14,5 mm
Max. plaatdikte
12 mm
2605-7700-14-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 14,5 mm
Max. plaatdikte
12 mm
2605-7700-17-00
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 17 mm
Max. plaatdikte
12 mm
2605-7700-17-00
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 17 mm
Max. plaatdikte
12 mm
2605-7700-17-00
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 17 mm
Max. plaatdikte
12 mm
2605-7750-10-50
Stanzwerkzeug AlCu-Press ø 10,5 mm für lamelliertes Kupfer
Productfamilie
voor werkplaatsuitrusting
Variante
zur Bearbeitung von lamellierten Kupferschienen
Afmeting
ø 10,5 mm
Max. plaatdikte
10 mm
2605-7750-10-50
Stanzwerkzeug AlCu-Press ø 10,5 mm für lamelliertes Kupfer
Productfamilie
voor werkplaatsuitrusting
Variante
zur Bearbeitung von lamellierten Kupferschienen
Afmeting
ø 10,5 mm
Max. plaatdikte
10 mm
2605-7750-10-50
Stanzwerkzeug AlCu-Press ø 10,5 mm für lamelliertes Kupfer
Productfamilie
voor werkplaatsuitrusting
Variante
zur Bearbeitung von lamellierten Kupferschienen
Afmeting
ø 10,5 mm
Max. plaatdikte
10 mm
2605-0508-01-20
Knipgereedschap
Productfamilie
voor werkplaatsuitrusting
Voor bewerking
Aluminium- en kopermateriaal
Max. materiaaldoorsnee
120 x 12 mm
2605-0508-01-20
Knipgereedschap
Productfamilie
voor werkplaatsuitrusting
Voor bewerking
Aluminium- en kopermateriaal
Max. materiaaldoorsnee
120 x 12 mm
2605-0508-01-20
Knipgereedschap
Productfamilie
voor werkplaatsuitrusting
Voor bewerking
Aluminium- en kopermateriaal
Max. materiaaldoorsnee
120 x 12 mm
2605-0601-01-20
Buiggereedschap
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen en AlCu-Press: compleet
Voor bewerking
Aluminium- en kopermateriaal
Max. materiaaldoorsnee
120 x 12 mm
2605-0601-01-20
Buiggereedschap
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen en AlCu-Press: compleet
Voor bewerking
Aluminium- en kopermateriaal
Max. materiaaldoorsnee
120 x 12 mm
2605-0601-01-20
Buiggereedschap
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen en AlCu-Press: compleet
Voor bewerking
Aluminium- en kopermateriaal
Max. materiaaldoorsnee
120 x 12 mm
2605-0602-01-20
Verzetgereedschap
Productfamilie
voor werkplaatsuitrusting
Voor bewerking
Aluminium- en kopermateriaal
Max. materiaaldoorsnee
120 x 12 mm
Verzet
Max. 40 mm
2605-0602-01-20
Verzetgereedschap
Productfamilie
voor werkplaatsuitrusting
Voor bewerking
Aluminium- en kopermateriaal
Max. materiaaldoorsnee
120 x 12 mm
Verzet
Max. 40 mm
2605-0602-01-20
Verzetgereedschap
Productfamilie
voor werkplaatsuitrusting
Voor bewerking
Aluminium- en kopermateriaal
Max. materiaaldoorsnee
120 x 12 mm
Verzet
Max. 40 mm
2605-0507-01-15
Matrijsopname ø 40 mm voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Uitvoering
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
2605-0507-01-15
Matrijsopname ø 40 mm voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Uitvoering
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
2605-0507-01-15
Matrijsopname ø 40 mm voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Uitvoering
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
2605-0507-01-10
Adapter AlCu-Press: ponsen
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
2605-0507-01-10
Adapter AlCu-Press: ponsen
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
2605-0507-01-10
Adapter AlCu-Press: ponsen
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
2605-0611-01-00
Afschakeleenheid
Productfamilie
voor werkplaatsuitrusting
Voor bewerking
Aluminium- en kopermateriaal
Buighoek
Traploos verstelbaar
2605-0611-01-00
Afschakeleenheid
Productfamilie
voor werkplaatsuitrusting
Voor bewerking
Aluminium- en kopermateriaal
Buighoek
Traploos verstelbaar
2605-0611-01-00
Afschakeleenheid
Productfamilie
voor werkplaatsuitrusting
Voor bewerking
Aluminium- en kopermateriaal
Buighoek
Traploos verstelbaar
2605-0700-01-00
Lengteaanslag voor AlCu-Press ponsen, knippen
Productfamilie
voor werkplaatsuitrusting
Variant
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
Afstelling
Traploos verstelbaar vanaf 10 mm tot 1900 mm
2605-0700-01-00
Lengteaanslag voor AlCu-Press ponsen, knippen
Productfamilie
voor werkplaatsuitrusting
Variant
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
Afstelling
Traploos verstelbaar vanaf 10 mm tot 1900 mm
2605-0700-01-00
Lengteaanslag voor AlCu-Press ponsen, knippen
Productfamilie
voor werkplaatsuitrusting
Variant
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
Afstelling
Traploos verstelbaar vanaf 10 mm tot 1900 mm
2605-0700-02-00
Lengteaanslag voor AlCu-Press buigen, verzetten
Productfamilie
voor werkplaatsuitrusting
Variant
AlCu-Press: ponsen, knippen en AlCu-Press: compleet
Afstelling
Traploos verstelbaar vanaf 40 mm tot 1 000 mm
2605-0700-02-00
Lengteaanslag voor AlCu-Press buigen, verzetten
Productfamilie
voor werkplaatsuitrusting
Variant
AlCu-Press: ponsen, knippen en AlCu-Press: compleet
Afstelling
Traploos verstelbaar vanaf 40 mm tot 1 000 mm
2605-0700-02-00
Lengteaanslag voor AlCu-Press buigen, verzetten
Productfamilie
voor werkplaatsuitrusting
Variant
AlCu-Press: ponsen, knippen en AlCu-Press: compleet
Afstelling
Traploos verstelbaar vanaf 40 mm tot 1 000 mm
2612-7500-00-00
Lucht-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max.
500 bar
Luchtdrukaansluiting
standaard af fabriek min. 6 bar
2612-7500-00-00
Lucht-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max.
500 bar
Luchtdrukaansluiting
standaard af fabriek min. 6 bar
2612-7500-00-00
Lucht-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max.
500 bar
Luchtdrukaansluiting
standaard af fabriek min. 6 bar
2611-0400-00-00
Elektro-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max.
450 bar
Aansluiting
400 V / 50 Hz
2611-0400-00-00
Elektro-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max.
450 bar
Aansluiting
400 V / 50 Hz
2611-0400-00-00
Elektro-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max.
450 bar
Aansluiting
400 V / 50 Hz
2600-2000-00-11
Lijn-lasermodule
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
Vereiste ingangsspanning
3 V DC
Laserklasse
1
2600-2000-00-11
Lijn-lasermodule
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
Vereiste ingangsspanning
3 V DC
Laserklasse
1
2600-2000-00-11
Lijn-lasermodule
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
Vereiste ingangsspanning
3 V DC
Laserklasse
1
2600-2000-60-11
Netvoeding 3V DC
Productfamilie
voor werkplaatsuitrusting
Variante
Lijn-lasermodule
Uitgangsspanning
3 V DC
Elektrische aansluiting
230 V / 50 Hz
2600-2000-60-11
Netvoeding 3V DC
Productfamilie
voor werkplaatsuitrusting
Variante
Lijn-lasermodule
Uitgangsspanning
3 V DC
Elektrische aansluiting
230 V / 50 Hz
2600-2000-60-11
Netvoeding 3V DC
Productfamilie
voor werkplaatsuitrusting
Variante
Lijn-lasermodule
Uitgangsspanning
3 V DC
Elektrische aansluiting
230 V / 50 Hz
2605-7500-25-00
Afstrooprubber AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
2605-7500-25-00
Afstrooprubber AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
2605-7500-25-00
Afstrooprubber AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
Montagehandleidingen:
Contact
Vind je persoonlijke contactpersoon
We zijn er voor jou
Geoptimaliseerde behuizingen en kasten worden niet aan de lopende band gemaakt, maar in samenspraak met u. Bent u er klaar voor?
Spreek dan meteen met uw persoonlijke häwa adviseur.
