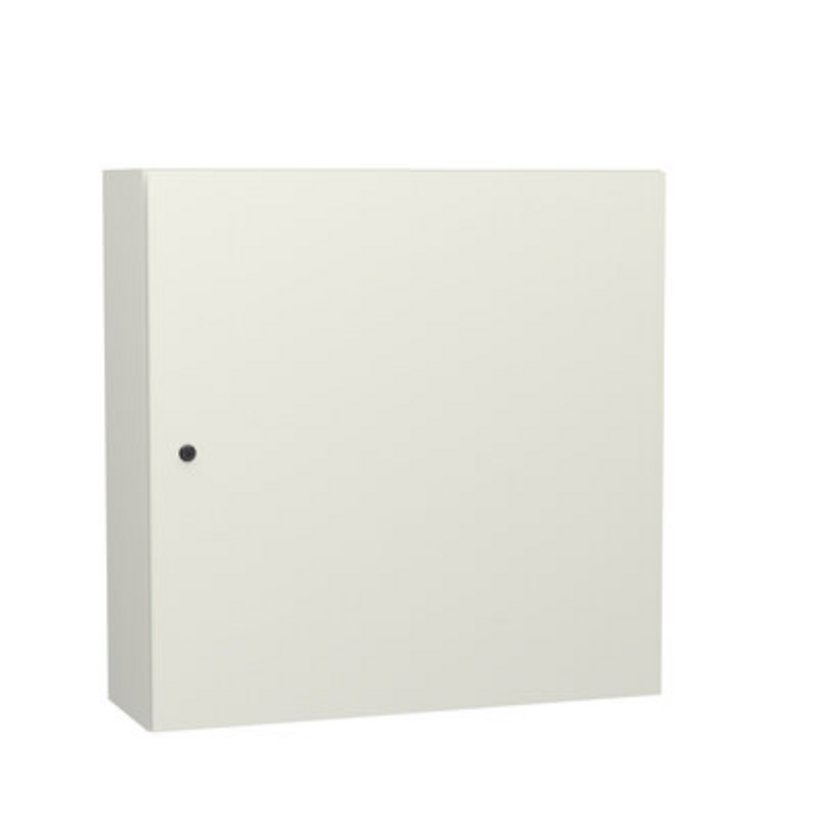

Wandbehuizing serie 33 plaatstaal, 1 deur

Bescherming IP66
180° verdekt scharnier
stabiele rand 26,5 mm breed
smalle deurspleet
Scharnierzijde kan worden gewijzigd zonder te boren.
grote effectieve diepte max. T-16 mm
flexible toebehoor
Toelatingen: cULus

Productomschrijving

Wandbehuizing 1-deurs. Naar keuze met of zonder montageplaat.

Aarding volgens DIN EN 61439-1, bouten M6x16 aan de deur en corpus.

Dubbele gezette rand en smalle deurspleet voorkomt binnendringen van vuil en water bij het openen van de deur.

Deur met naadloos geschuimde dichting, rechts scharnieren, scharnierzijde wisselbaar.

Verdekte scharnieren, van staal respectievelijk roestvast staal, Openingshoek 180°.

Sluiting: bij H-400 mm met 1 sluiting, vanaf H-401 mm met 2 sluitingen, vanaf H-801 mm met 3-punts sluiting, standaard-gebruik 3 mm dubbelbaard.

Deuren met een hoogte van 400 mm aan beide zijden met versterkingsprofiel met bevestigingsgaten Ø 4,2 mm in 25 mm raster.

Bodem met een breedte van 400 mm en een diepte van 200 mm met buitenliggende kabelinvoerplaat (en), gelijk met behuizing van plaatstaal (Grootte 1: LxB: 355x155 mm, bruikbare oppervlakte: 325x125 mm; Grootte 2: LxB: 555x155 mm, bruikbare oppervlakte: 525x125 mm). Montage door middel van gefu-schroeven M4 met Torx T20.

Montageplaat op achterwand met bouten standaardlengte M8x30, max. 10 mm in diepte verstelbbar. Gezette montageplaat vast gepositioneerd.

Wandbevestiging: achterwand met 4 gaten Ø 9 mm voor montage aan de wandbevestigingsbeugels.

Technische gegevens

Artikelnummer: 3331-9191-30-17
Variant: met montageplaat
Materiaal: Plaatstaal
Breedte: 915 mm
Hoogte: 915 mm
Diepte: 300 mm
Gewicht: 55.42 kg
Aantal: Kabelplaat: 2
Afmeting kabelinvoerplaat: Grootte 1
Materiaaldikte: Corpus: 1,5 mm
Deur: 2 mm
Maximale inbouwdiepte: van T-16 en T-24 mm bij gezette montageplaat (20 mm)
Aardaansluiting: volgens DIN EN 61439-1
Oppervlakte: poedercoat RAL 7035 structuur
Sluiting: Kunststof behuizing, sluitbouten: GDZn zwart
sluittong: verzinkt
Montageplaat: verzinkt, 2 mm, behuizing breedte/hoogte 600 x 600 mm 2,5 mm, hoogte 801 mm gezet 20 mm
Toelating: cULus
Beschermingsklasse: IP66
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Montageplaat gezet: 0

Tip

Sluiting middels compactgreep 3070-0908-00-01 (profiel halfcilinder). Andere modificaties op aanvraag.

Behuizing indien nodig met montageplaat (apart geleverd) en bevestigingsset voor beschermde geleideaansluiting en een sleutel.
Afhankelijk van afmeting – met kabelinvoerplaat(en)

3336-3630-30-07

Standvoet

Passend voor diepte

300 mm

Materiaal

Plaatstaal

Hoogte

300 mm

Verdere informatie

0331-9191-00-13

Montageplaat

Passend voor breedte

915 mm

Passend voor hoogte

915 mm

Verdere informatie

3362-0001-07-85

Bevestigingsprofiel voor deuren

Lengte

800 mm

Passend voor breedte

915 mm

Verdere informatie

3362-7100-30-00

Universeel rails

Passend voor diepte

300 mm

Verdere informatie

3080-7041-61-33

Deurschakelaar voor wandbehuizing serie 33 / Standpult H335

Contact

1 opener, 1 sluiter

Behuizing en deksel

Thermoplast, glasfaserverstärkt (UL 94-V0)

Gebruikscategorie

AC-15, Ue/le 240V/3A

Voeding

Ue 240V

Verdere informatie

6016-0103-00-00

Interlock

Beschermingsklasse

zugelassen für Type 1, 2, 5, 12, 3, 3R, 4, 4X

Variant

1-türig auf Befestigungswinkel

Verdere informatie

3080-0112-01-00

Tekeninghouder zelfklevend

Grootte

DIN A 6

Diepte

12 mm

Verdere informatie

3080-0112-03-00

Tekeninghouder zelfklevend

Grootte

DIN A 6

Diepte

20 mm

Verdere informatie

3080-0112-02-00

Tekeninghouder zelfklevend

Grootte

DIN A 4

Diepte

12 mm

Verdere informatie

3080-0112-04-00

Tekeninghouder zelfklevend

Grootte

DIN A 4

Diepte

20 mm

Verdere informatie

3080-0112-05-00

Tekeninghouder zelfklevend

Grootte

DIN A 4

Diepte

40 mm

Verdere informatie

3080-0112-64-00

Tekeninghouder plaatstaal

Hoogte

260 mm

Breedte

300 mm

Verdere informatie

3080-9112-24-00

Tekeninghouder zelfklevend

Grootte

DIN A 4

Verdere informatie

3080-9112-25-00

Tekeninghouder zelfklevend

Grootte

DIN A 5

Verdere informatie

Montagehandleidingen:

Montage- und Bedienungsanleitung Wandgehäuse Serie 33 3331-0000-00-77 - MA

CAD-data en andere visualisaties:

Opslaan als PDF Directe vraag

Wandbehuizing serie 33 plaatstaal, 1 deur

Wandbehuizing 1-deurs. Naar keuze met of zonder montageplaat.
Aarding volgens DIN EN 61439-1, bouten M6x16 aan de deur en corpus.
Dubbele gezette rand en smalle deurspleet voorkomt binnendringen van vuil en water bij het openen van de deur.
Deur met naadloos geschuimde dichting, rechts scharnieren, scharnierzijde wisselbaar.
Verdekte scharnieren, van staal respectievelijk roestvast staal, Openingshoek 180°.
Sluiting: bij H-400 mm met 1 sluiting, vanaf H-401 mm met 2 sluitingen, vanaf H-801 mm met…


3331-2030-12-07	200 mm	300 mm	125 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-2030-12-17	200 mm	300 mm	125 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3040-15-07	300 mm	400 mm	150 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3040-15-17	300 mm	400 mm	150 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3045-15-07	300 mm	450 mm	150 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3045-15-17	300 mm	450 mm	150 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-15-07	400 mm	600 mm	150 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-15-17	400 mm	600 mm	150 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3030-20-07	300 mm	300 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3030-20-17	300 mm	300 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3045-20-07	300 mm	450 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3045-20-17	300 mm	450 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4040-20-07	400 mm	400 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4040-20-17	400 mm	400 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4050-20-07	400 mm	500 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4050-20-17	400 mm	500 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-20-07	400 mm	600 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-20-17	400 mm	600 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4530-20-07	450 mm	300 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4530-20-17	450 mm	300 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5050-20-07	500 mm	500 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5050-20-17	500 mm	500 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5060-20-07	500 mm	600 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5060-20-17	500 mm	600 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5080-20-07	500 mm	800 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5080-20-17	500 mm	800 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6040-20-07	600 mm	400 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6040-20-17	600 mm	400 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-20-07	600 mm	600 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-20-17	600 mm	600 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6070-20-07	600 mm	700 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6070-20-17	600 mm	700 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-20-07	600 mm	800 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-20-17	600 mm	800 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8060-20-07	800 mm	600 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8060-20-17	800 mm	600 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-20-07	800 mm	800 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-20-17	800 mm	800 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-20-07	800 mm	1000 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-20-17	800 mm	1000 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-30-07	400 mm	600 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-30-17	400 mm	600 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5050-30-07	500 mm	500 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5050-30-17	500 mm	500 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-30-07	600 mm	800 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-30-17	600 mm	800 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-30-07	600 mm	1200 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-30-07	600 mm	600 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-30-17	600 mm	600 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-30-17	600 mm	1200 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8060-30-07	800 mm	600 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8060-30-17	800 mm	600 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-30-07	800 mm	800 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-30-17	800 mm	800 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-30-07	800 mm	1000 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-30-17	800 mm	1000 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8012-30-07	800 mm	1200 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8012-30-17	800 mm	1200 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9191-30-07	915 mm	915 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9110-30-07	915 mm	1070 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9110-30-17	915 mm	1070 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9112-30-07	915 mm	1200 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9112-30-17	915 mm	1200 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9115-30-07	915 mm	1525 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9115-30-17	915 mm	1525 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6040-35-07	600 mm	400 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6040-35-17	600 mm	400 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-35-07	600 mm	600 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-35-17	600 mm	600 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6010-35-07	600 mm	1000 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6010-35-17	600 mm	1000 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-35-07	600 mm	1200 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-35-17	600 mm	1200 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-35-07	800 mm	1000 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-35-17	800 mm	1000 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-1112-35-07	1000 mm	1200 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-1112-35-17	1000 mm	1200 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-40-07	600 mm	600 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-40-17	600 mm	600 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-40-07	600 mm	800 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-40-17	600 mm	800 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6010-40-07	600 mm	1000 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6010-40-17	600 mm	1000 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-40-07	600 mm	1200 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-40-17	600 mm	1200 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-7691-40-07	760 mm	915 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-7691-40-17	760 mm	915 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-40-07	800 mm	800 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-40-17	800 mm	800 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-40-07	800 mm	1000 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-40-17	800 mm	1000 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8012-40-07	800 mm	1200 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8012-40-17	800 mm	1200 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-1112-40-07	1000 mm	1200 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-1112-40-17	1000 mm	1200 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9112-40-07	915 mm	1200 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9112-40-17	915 mm	1200 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus

Contact

Vind je persoonlijke contactpersoon

We zijn er voor jou

Geoptimaliseerde behuizingen en kasten worden niet aan de lopende band gemaakt, maar in samenspraak met u. Bent u er klaar voor?
Spreek dan meteen met uw persoonlijke häwa adviseur.

Kies nu een adviseur

3331-9191-30-17

Wandbehuizing serie 33 plaatstaal, 1 deur

Productomschrijving

Technische gegevens

Tip

Standvoet

Montageplaat

Bevestigingsprofiel voor deuren

Universeel rails

Deurschakelaar voor wandbehuizing serie 33 / Standpult H335

Interlock

Tekeninghouder zelfklevend

Tekeninghouder zelfklevend

Tekeninghouder zelfklevend

Tekeninghouder zelfklevend

Tekeninghouder zelfklevend

Tekeninghouder plaatstaal

Tekeninghouder zelfklevend

Tekeninghouder zelfklevend

Wandbehuizing serie 33 plaatstaal, 1 deur
