3331-1010-30-17

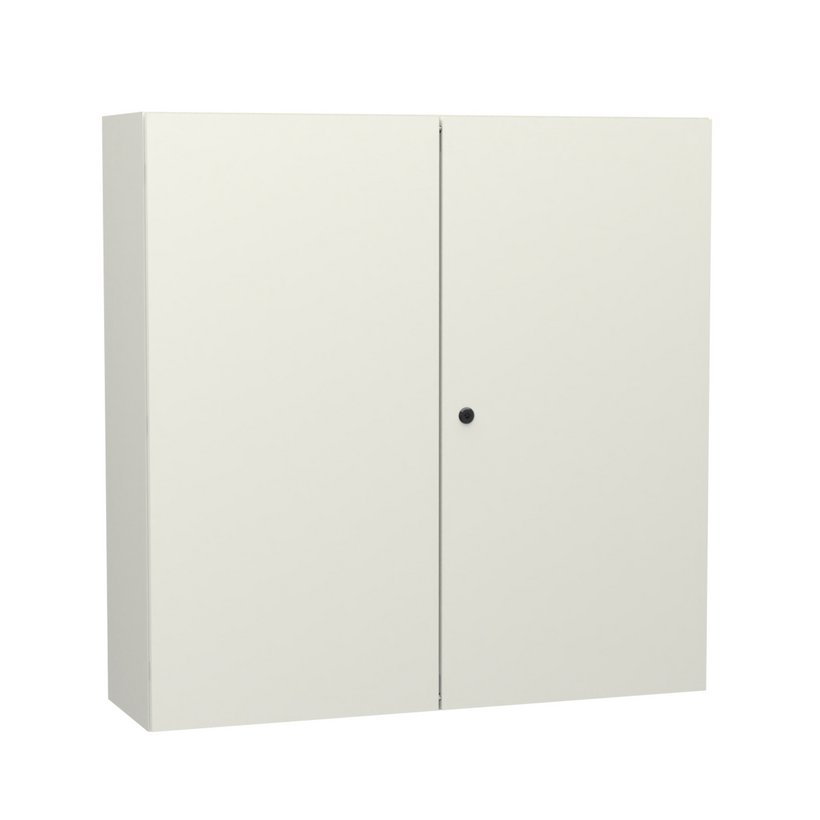

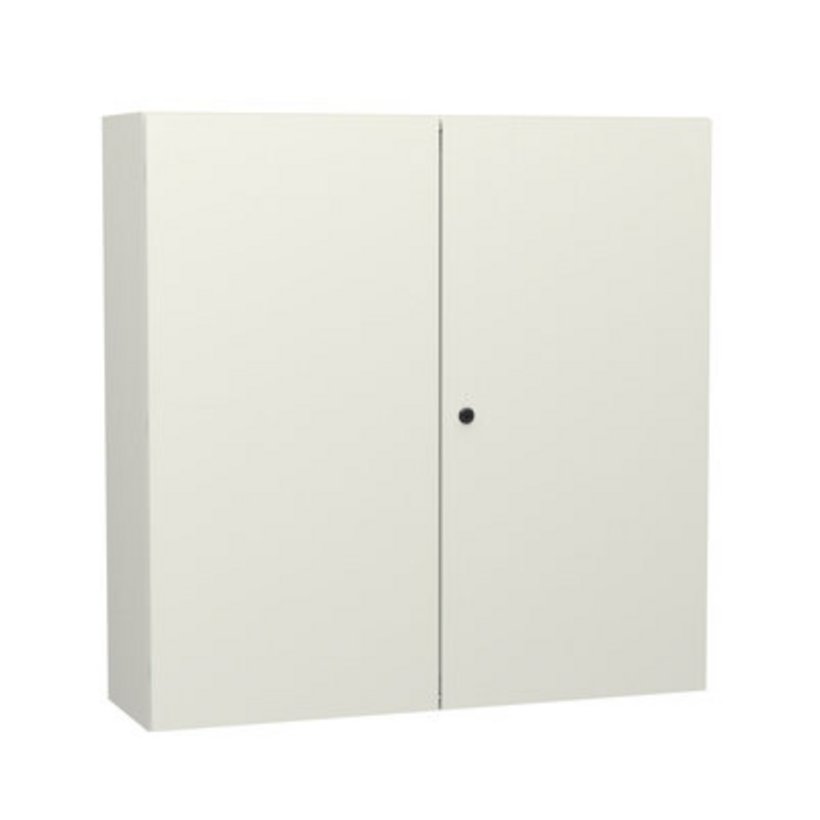

Wandbehuizing serie 33 plaatstaal, 2 deurs
- Bescherming IP55
- 180° verdekt scharnier
- stabiele rand 26,5 mm breedte
- smalle deurspleet
- flexibel toebehoor
- Toelatingen: cULus
Productomschrijving
Wandbehuizing met dubbele deuren en overlappend. Optioneel met of zonder montageplaat.
Aardaansluiting volgens DIN EN 61439-1, bout M6x16 op deur en behuizing.
Dubbel gestempeld kozijn en smalle deuropening voorkomen het binnendringen van vuil en water bij het openen van de deur.
Deur met naadloos geschuimde dichting, rechterdeurvleugel overlappend, verwisselbaar door de deurvleugels te verwisselen.
Verdekt liggend scharnieren, van staal, operningshoek 180°.
Sluiting: 3-punts sluiting, standaard bediening 3 mm dubbelbaard.
Deuren aan beide zijden met versterkings-/gatprofiel met bevestigingsgaten Ø 4,2 mm in een raster van 25 mm.
Bodem met externe kabelinvoerplaten, gelijk met behuizing, van plaatstaal (afmeting 1: LxB: 355x155 mm, bruikbaar oppervlak: 325x125 mm; afmeting 2: LxB: 555x155 mm, bruikbaar oppervlak 525x125 mm). Bevestiging met Gefu-schroeven M4 met Torx T20.
Montageplaat op achterwand met schroef, gezet, vast gepositioneerd.
Wandbevestiging: achterwand met 4 gaten Ø 9 mm voor montage van de wandbevestigingsbeugels.
Technische gegevens
-
Artikelnummer: 3331-1010-30-17
-
Variant: met montageplaat
-
Materiaal: Plaatstaal
-
Breedte: 1000 mm
-
Hoogte: 1000 mm
-
Diepte: 300 mm
-
Gewicht: 66.44 kg
-
Met montageplaat: 0331-1010-00-13
-
Aantal: Kabelplaat: 2
-
Afmeting kabelinvoerplaat: Grootte 1
-
Materiaaldikte: Corpus: 1,5 mm
Deur: 2 mm -
Maximale inbouwdiepte: van T-24 mm
-
Aardaansluiting: volgens DIN EN 61439-1
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Sluiting: Kunststof behuizing, sluitbouten: GDZn zwart
sluittong: verzinkt -
Montageplaat: verzinkt, 2,5 mm gezet 20 mm
-
Toelating: cULus
-
Beschermingsklasse: IP55
Type 1, 2, 5, 12 -
Montageplaat gezet: 0
Tip
- Sluiting middels compactgreep 3070-0908-00-01 (profiel halfcilinder). Andere modificaties op aanvraag.
- Behuizing, indien nodig met montageplaat (apart geleverd) en bevestigingsset voor beschermde geleideaansluiting en een sleutel.
- Met kabelinvoerplaaten.
