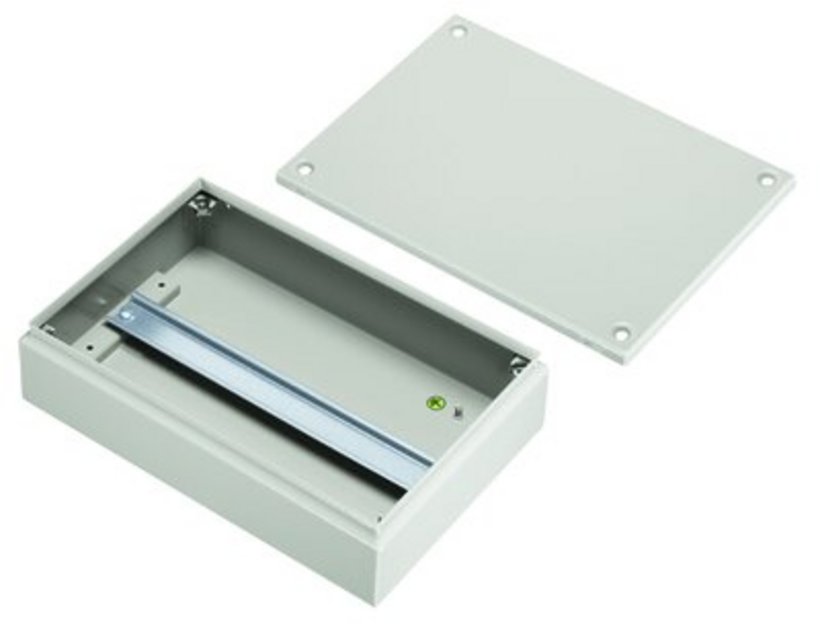

Klemmenkasten K8

Downloadcenter

Favorieten

Beschermklasse: IP66
Onverliesbare dekselschroeven
Verwijderbare kooimoeren
Inclusief DIN-rail
Toelatingen: cULus

Productomschrijving

Klemmenkasten voor de optimale bescherming van bedradingen.

Aarding volgens DIN EN 61439-1, bouten M5x10 aan deksel en corpus.

Gezette rand 9 mm.

Deksel met naadloos geschuimde dichting.

Deksel geschroefd met onverliesbare schroeven en verwijderbare kooimoeren.

Inbouwsysteem: DIN-rail tot behuizingslengte 499 mm DIN EN 60715 35 mm x 7,5 mm, vanaf behuizingslengte 500 mm DIN EN 60715 35 mm x 15 mm.

Technische gegevens

Artikelnummer: 2408-4020-80-37
Materiaal: Plaatstaal
Breedte: 200 mm
Diepte: 80 mm
Lengte: 400 mm
Aantal: Deksel schroeven: 4
Materiaaldikte: 1,5 mm
Aardaansluiting: volgens DIN EN 61439-1
Oppervlakte: poedercoat RAL 7035 structuur
Beschermingsklasse: IP66
Type 1, 12, 13; optioneel: Type 2, 5, 3, 3R, 4
Toelating: cULus

Klemmenkasten met deksel en gemonteerde DIN-rail

2408-7201-15-04

Scharnierbeugel

Materiaal

Plaatstaal 1,5 mm

Oppervlakte

galv. Verzinkt

Verdere informatie

2408-4020-00-12

Montageplaat

Breedte

155 mm

Hoogte

385 mm

Verdere informatie

2462-0402-03-91

Din-rail

Lengte

391 mm

Verdere informatie

2462-0502-03-91

Din-rail

Lengte

391 mm

Verdere informatie

Montagehandleidingen:

Klemmenkasten Typ K8 und K12 2408-0001-01-77 - MA

CAD-data en andere visualisaties:

Opslaan als PDF Directe vraag

Klemmenkasten K8

Klemmenkasten voor de optimale bescherming van bedradingen.
Aarding volgens DIN EN 61439-1, bouten M5x10 aan deksel en corpus.
Gezette rand 9 mm.
Deksel met naadloos geschuimde dichting.
Deksel geschroefd met onverliesbare schroeven en verwijderbare kooimoeren.
Inbouwsysteem: DIN-rail tot behuizingslengte 499 mm DIN EN 60715 35 mm x 7,5 mm, vanaf behuizingslengte 500 mm DIN EN 60715 35 mm x 15 mm.


2408-1515-80-37	150 mm	150 mm	80 mm
2408-2015-80-37	150 mm	200 mm	80 mm
2408-2020-80-37	200 mm	200 mm	80 mm
2408-2515-80-37	150 mm	250 mm	80 mm
2408-3015-80-37	150 mm	300 mm	80 mm
2408-3020-80-37	200 mm	300 mm	80 mm
2408-3030-80-37	300 mm	300 mm	80 mm
2408-3515-80-37	150 mm	350 mm	80 mm
2408-4015-80-37	150 mm	400 mm	80 mm
2408-4030-80-37	300 mm	400 mm	80 mm
2408-4040-80-37	400 mm	400 mm	80 mm
2408-5015-80-37	150 mm	500 mm	80 mm
2408-5020-80-37	200 mm	500 mm	80 mm
2408-6015-80-37	150 mm	600 mm	80 mm
2408-6020-80-37	200 mm	600 mm	80 mm
2408-7015-80-37	150 mm	700 mm	80 mm
2408-7020-80-37	200 mm	700 mm	80 mm
