2665-0000-10-03

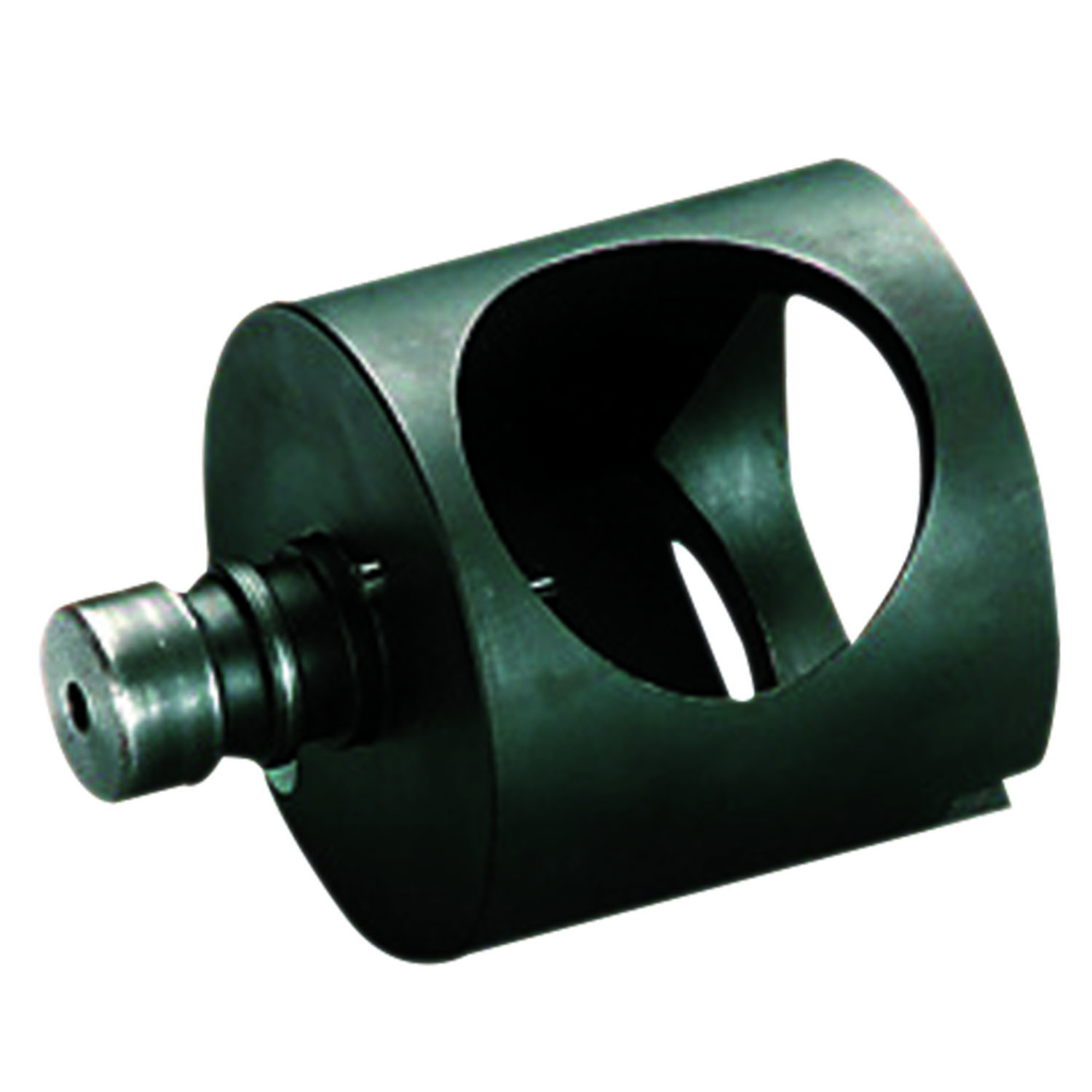

Matrijsopname ø 50 mm voor Quick-Press 400
Productomschrijving
Voor opname van de matrijzen van ponsgereedschappen t.b.v. ponsbeugel Quick-Press 400
De justering van de matrijsopname in de ponsbeugel geschiedt middels een adapter ø 20 mm en twee inkepingen
De matrijs wordt aan de buitenzijde middels een draadstift gefixeerd
De matrijsopname kan of onder in de ponsbeugel of boven in de hydraulischecilinder geplaatst worden
Technische gegevens
-
Artikelnummer: 2665-0000-10-03
-
Productfamilie: voor werkplaatsuitrusting
-
Adapter: ø 20 mm
-
Variant: voor Matrijzen met buitendiameter 50 mm
Tip
- Beschikbaar gereedschap: rond : van ø 6,6 tot ø 63,5 mm. / vierkant tot ø 25,4 mm.
- Ponsafval tot ø 40,5 mm.; valt uit de matrijsopname.
- 1 Matrijsopname met draadstift
2661-0205-00-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
2661-0206-60-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 6,6 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
2661-0209-00-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 9 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
2661-0210-50-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 10,5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
2661-0212-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 12,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
2661-0212-70-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 12,7 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
2661-0215-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 15,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
2661-0216-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 16,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
2661-0218-60-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 18,6 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
2661-0220-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 20,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0220-40-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 20,4 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0221-30-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 21,3 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0222-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 22,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0224-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 24,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0225-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 25,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0228-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 28,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0230-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 30,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0232-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 32,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0237-00-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 37 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0240-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 40,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0250-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 50,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2661-0263-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 63,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
2665-0422-20-00
Vierkantpons voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Afmeting
22,2 x 22,2 mm
Penverbinding
ø 20 mm
Matrijsopname-diameter
50 mm
2665-0425-40-00
Vierkantpons voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Afmeting
25,4 x 25,4 mm
Penverbinding
ø 20 mm
Matrijsopname-diameter
50 mm
2665-0922-52-01
Pons met twee neuzen voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 22,5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 20 mm
Matrijsopname-diameter
50 mm
2665-0000-10-00
Quick-Press 400
Toepassingsgebied
Ponsen van uitsparingen
Inzetbaar voor
ponsen tot ø 40,5 mm / vierkantpons 25,4 mm / rechthoekpons tot 36 mm diagonaal
Materiaaldikte
plaatstaal 2,5 mm / roestvast staal 1,75 mm / Aluminium 3 mm
Stempelopname
ø 20 mm
Bewerkingsdiepte
400 mm
2665-0000-10-00
Quick-Press 400
Toepassingsgebied
Ponsen van uitsparingen
Inzetbaar voor
ponsen tot ø 40,5 mm / vierkantpons 25,4 mm / rechthoekpons tot 36 mm diagonaal
Materiaaldikte
plaatstaal 2,5 mm / roestvast staal 1,75 mm / Aluminium 3 mm
Stempelopname
ø 20 mm
Bewerkingsdiepte
400 mm
