Productomschrijving

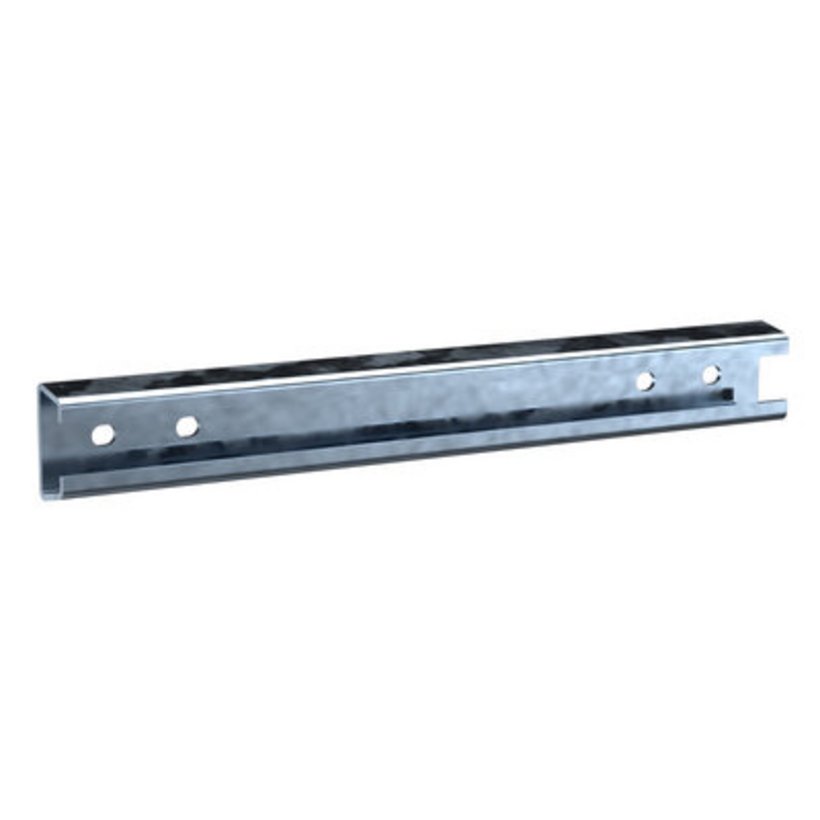

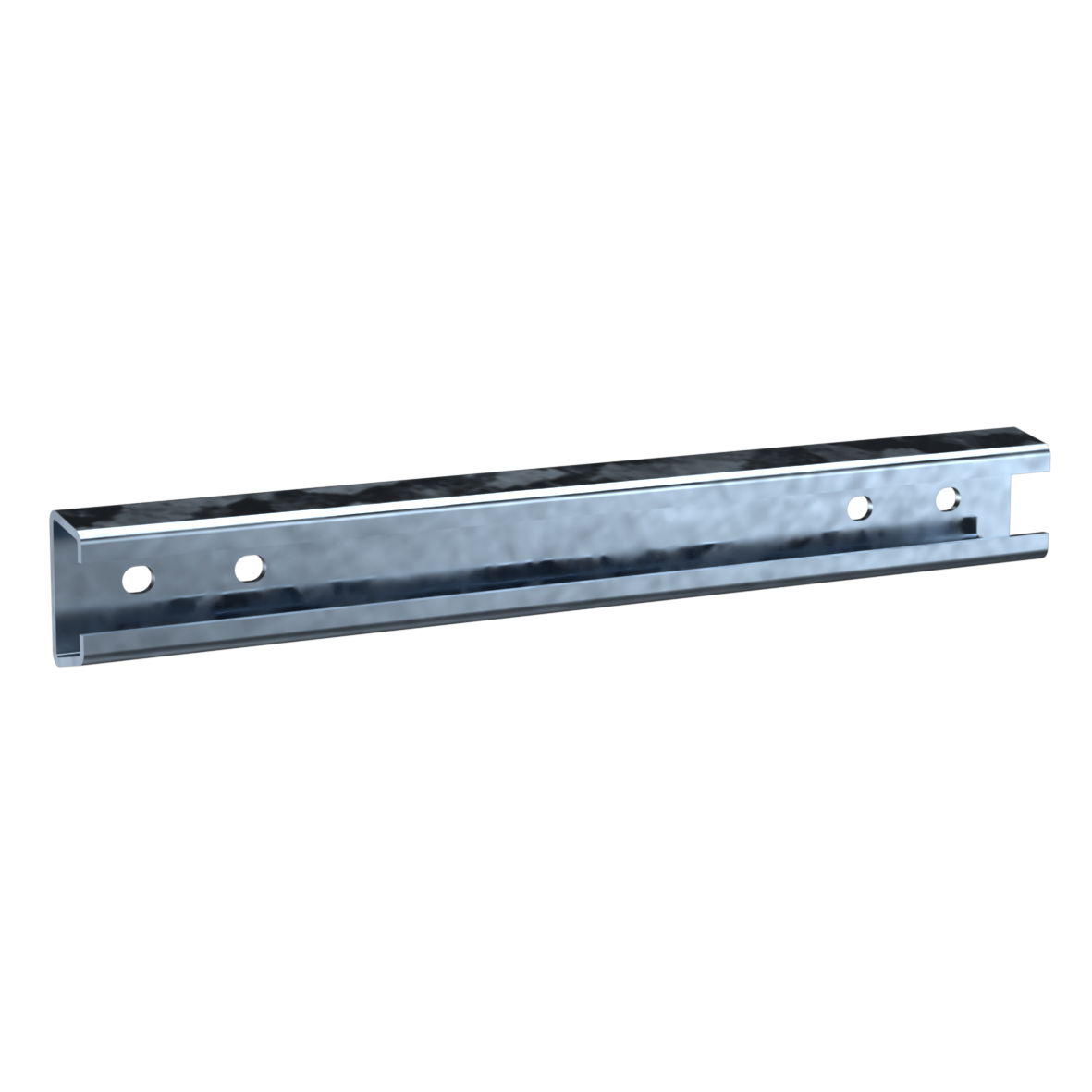

Kabeltrekontlastingsrail als C-rails voor het opvangen van kabels.
Technische gegevens
-
Artikelnummer: 0396-7082-02-64
-
Afmeting: passend voor breedte : 400 mm
-

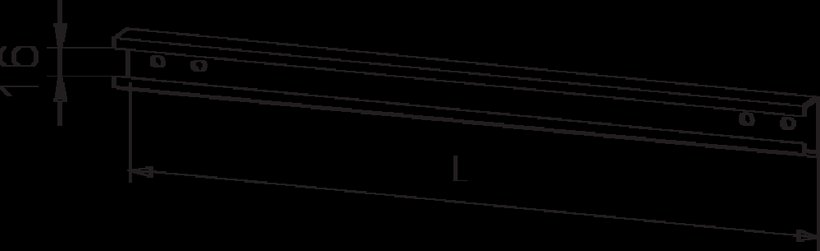

Afmeting: 35 x 18 mm
-
Oppervlakte: verzinkt
-
Materiaal: Plaatstaal
-
Afmeting: Lengte : 264 mm
-
Gewicht: 0.3 kg
-
Materiaaldikte: 2 mm
Tip

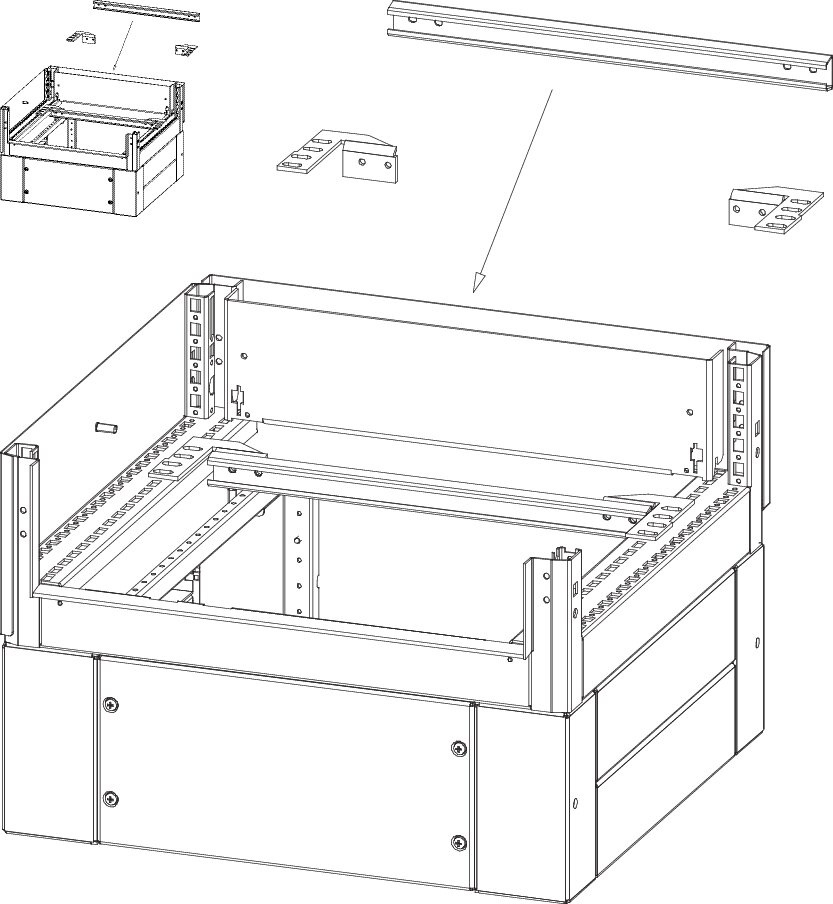

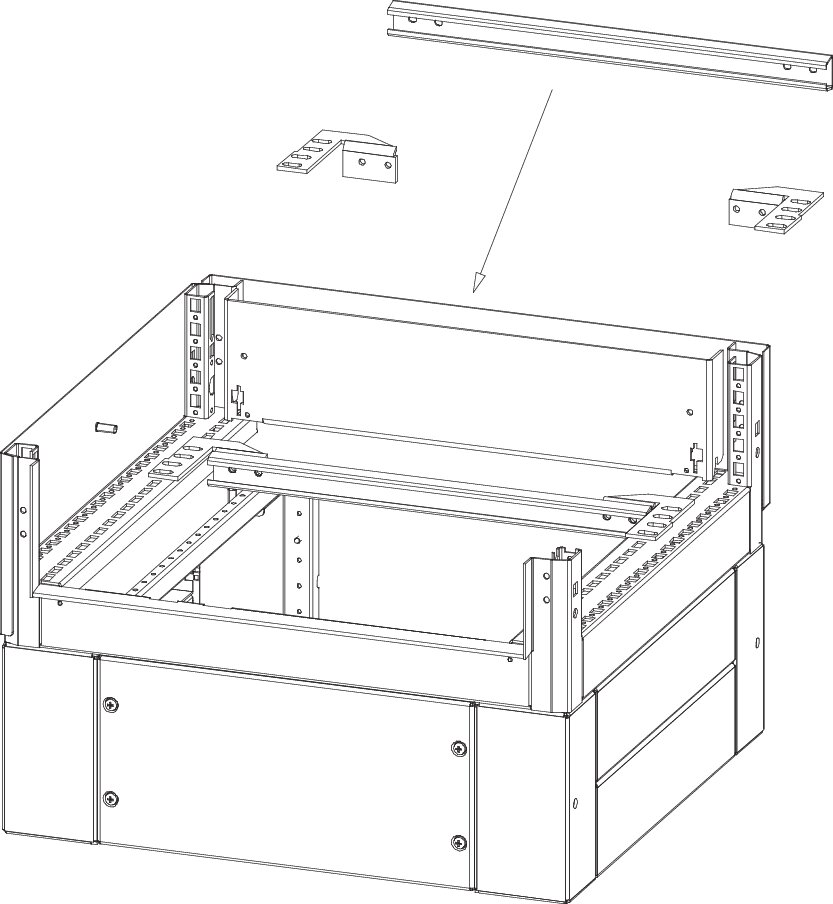

- Bij H390 B-1600 en B-2000 zijn 2 rails B-800, B-1000 en 2 sets montagebeugel te bestellen. Voor de montage in sokkel B-1600/2000, H-200 is de passende sokkeltraverse T-400/500/600 benodigd.

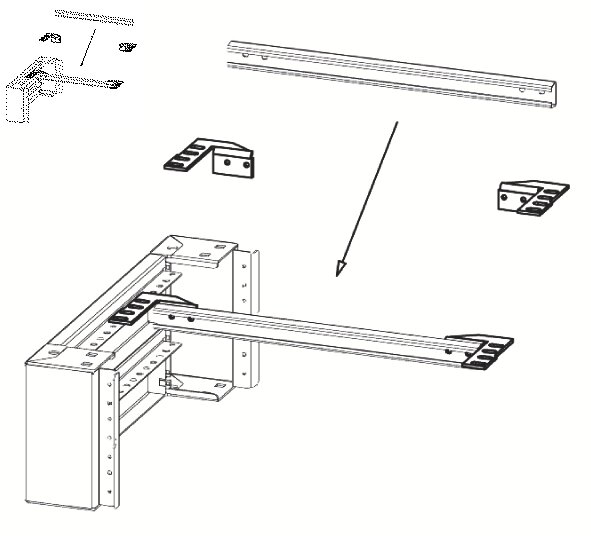

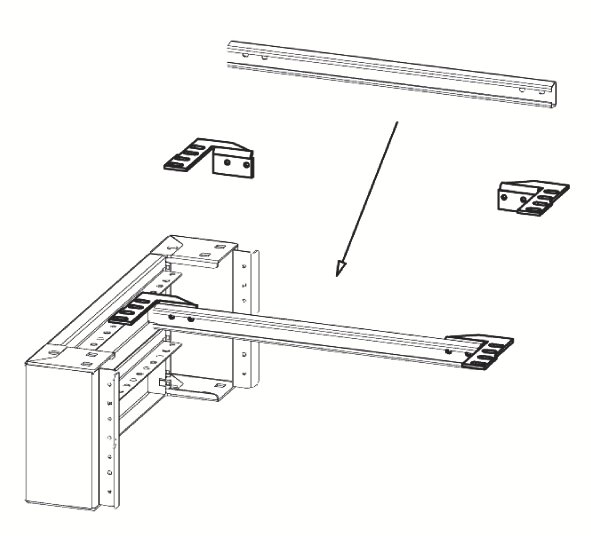

- De rails kan bovendien in de sokkel met plaatschroeven M5x10 Artikel-Nummer 3011-9010-75-16 direct op de hoekstukken geschroefd worden wat met de achterste positie van de montageplaat in de kast overeenkomt!
- 1 rails zonder bevestigingsonderdelen
0395-4018-50-07
Kabelinvoerkast Plaatstaal H395
Breedte
400 mm
Hoogte
1800 mm
Diepte
500 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-4018-60-07
Kabelinvoerkast Plaatstaal H395
Breedte
400 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-4020-50-07
Kabelinvoerkast Plaatstaal H395
Breedte
400 mm
Hoogte
2000 mm
Diepte
500 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-4020-60-07
Kabelinvoerkast Plaatstaal H395
Breedte
400 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0396.4002.50.17
Sokkel 200 mm hoog voor kast H390 und H395
Passend voor breedte
400 mm
Passend voor diepte
500 mm
Materiaal
Plaatstaal
Hoekdeel: 2,5 mm
Panelen en dwarsdelen: 1,5 mm
Hoekdeel: 2,5 mm
Panelen en dwarsdelen: 1,5 mm
Sokkeldieptee
450 mm
Variant
gesloten uitvoering
0396.4002.60.17
Sokkel 200 mm hoog voor kast H390 und H395
Passend voor breedte
400 mm
Passend voor diepte
600 mm
Materiaal
Plaatstaal
Hoekdeel: 2,5 mm
Panelen en dwarsdelen: 1,5 mm
Hoekdeel: 2,5 mm
Panelen en dwarsdelen: 1,5 mm
Sokkeldieptee
550 mm
Variant
gesloten uitvoering
Montagehandleidingen:
CAD-data en andere visualisaties:
