0348-4018-00-13

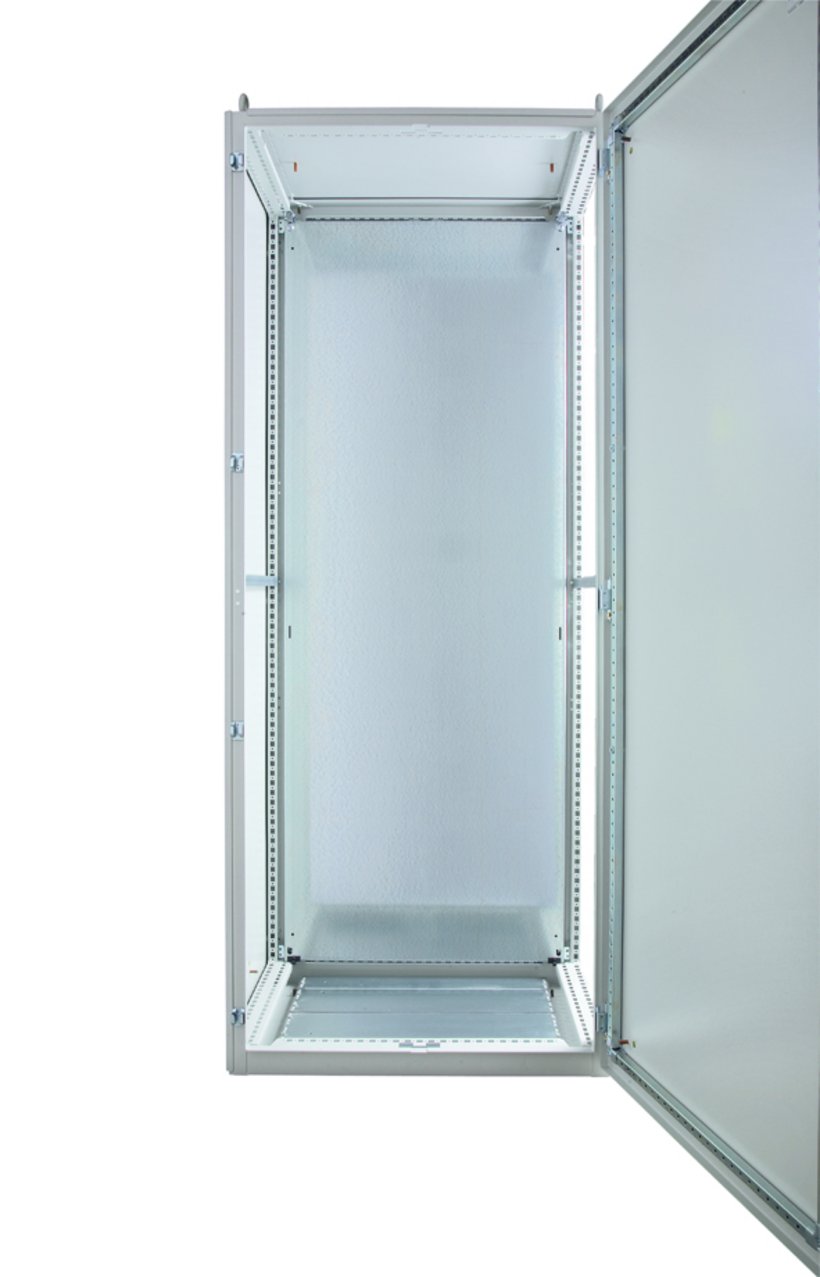

Montageplaat
- Diepte verstelbaar
- häwa „klick“
- C-kanting
Productomschrijving
Veilig en snel vergrendelen door häwa „klick“ vergrendelingsbeugel!
Montageplaat tot kast breedte 1200 mm met C-kanting. Voor kast breedte 1600/2000 mm wordt de montageplaat met U-profielen versterkt.
Aardaansluiting volgens DIN EN 61439-1 met aardbout.
Technische gegevens
-
Artikelnummer: 0348-4018-00-13
-

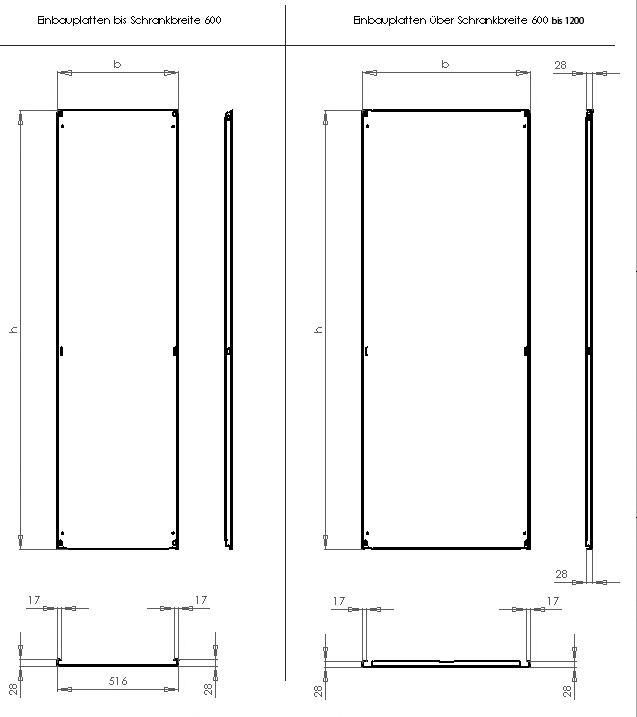

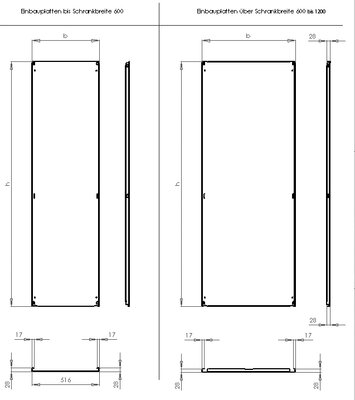

Afmeting: Breedte : 316 mm Hoogte : 1680 mm passend voor breedte : 400 mm passend voor hoogte : 1800 mm
-
Oppervlakte: verzinkt
-
Materiaal: Plaatstaal
-
Gewicht: 12.7 kg
-
Aardaansluiting: volgens DIN EN 61439-1
-
Materiaaldikte: 2,5 mm
Tip
- De montagehandleiding is opgenomen in alle gebruiksaanwijzigingen van de staande kasten H3X5 en H3X0.
- Bij transport of gebruik in een zware omgeving (trillingen, schokken) moet u de onderste vergrendelbeugel extra vastzetten met een M8x16 borgschroef.
- Montageplaat compleet met bevestigingsset 3080-7111-91-06 en bout t.b.v. aarding
0395-4018-50-07
Kabelinvoerkast Plaatstaal H395
Breedte
400 mm
Hoogte
1800 mm
Diepte
500 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-4018-60-07
Kabelinvoerkast Plaatstaal H395
Breedte
400 mm
Hoogte
1800 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
