1204-1430-90-01

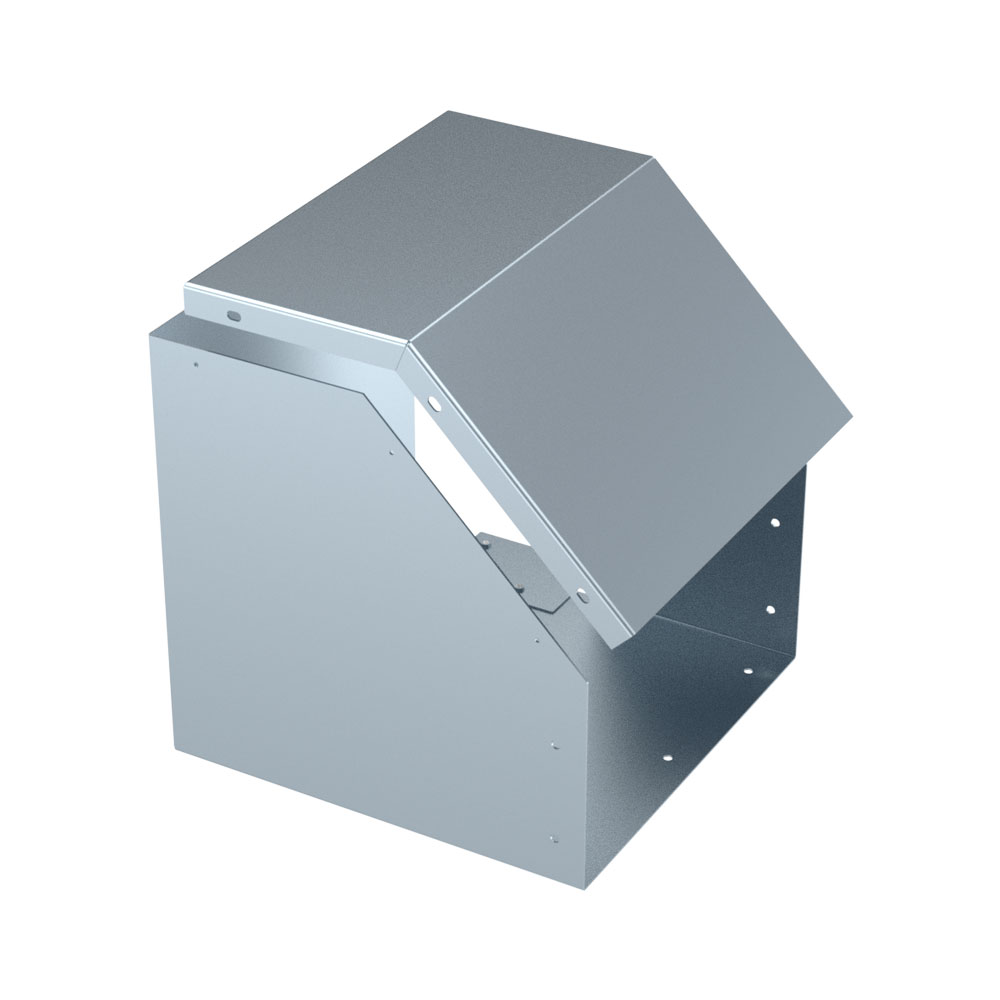

Draaihoek
- Doorgaand inlegbaar
Technische gegevens
-
Artikelnummer: 1204-1430-90-01
-
Type: Kabelkanaal 1204
-
Hoek: 90°
-
Legrichting: Uitgang rechtsachter
-
Beschermingsklasse: IP2X
-
Materiaal: Plaatstaal
-
Oppervlakte: elektrolytisch verzinkt
-
Materiaaldikte: 1,5 mm
-
Gewicht: 5.05 kg
Tip
- Voor de montage aan een kabelkanaal of een ander koppelstuk zijn verbindings-U of verbindingshoeken nodig.
- Afhankelijk van het aantal graden van het hoekstuk en het ontwerp van het volgende verbonden koppelstuk, zijn bevestigingsbeugels met verschillende aantallen graden nodig.
- Mogelijkheden van verbindingen worden weergegeven in de catalogus. Zie catalogus "Kabelkanalen" in het Download-Center.
- Potentiaalvereffening moet ter plaatse worden uitgevoerd. Zie "Schutzleiteraufbau - xxx" onder Downloads.
- 1 draaihoek met deksel
1204-0330-13-00
Hoekstuk
Type
Kabelkanaal 1204
Hoek
45°
Legrichting
horizontaal
Materiaal
Plaatstaal
1204-0330-90-00
Hoekstuk
Type
Kabelkanaal 1204
Hoek
90°
Legrichting
horizontaal
Materiaal
Plaatstaal
1204-1330-00-90
Hoekstuk
Type
Kabelkanaal 1204
Hoek
90°
Legrichting
verticaal boven
Materiaal
Plaatstaal
1204-1330-01-35
Hoekstuk
Type
Kabelkanaal 1204
Hoek
45°
Legrichting
verticaal boven
Materiaal
Plaatstaal
1204-1330-02-25
Hoekstuk
Type
Kabelkanaal 1204
Hoek
45°
Legrichting
verticaal onder
Materiaal
Plaatstaal
1204-1330-02-70
Hoekstuk
Type
Kabelkanaal 1204
Hoek
90°
Legrichting
verticaal onder
Materiaal
Plaatstaal
