1204-0706-03-00

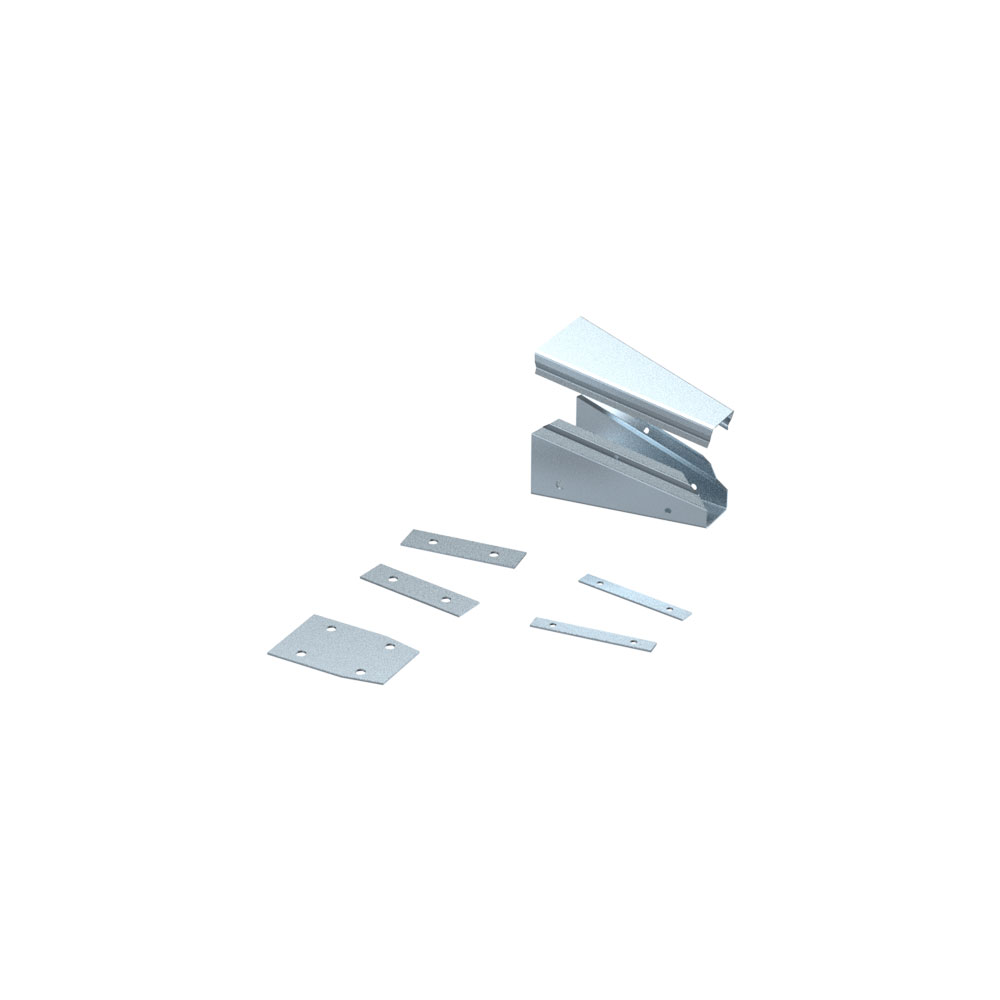

Reduceerstuk
- Doorgaans inlegbaar
Productomschrijving
Dient voor reducering respectievelijk uitbreiding van de ene kanaalgrootte naar de volgende.
De opklikbare deksels van de kanalen nemen weinig ruimte in beslag bij het afnemen.
Het kan na de installatie, indien nodig, met schroeven vastgezet worden.

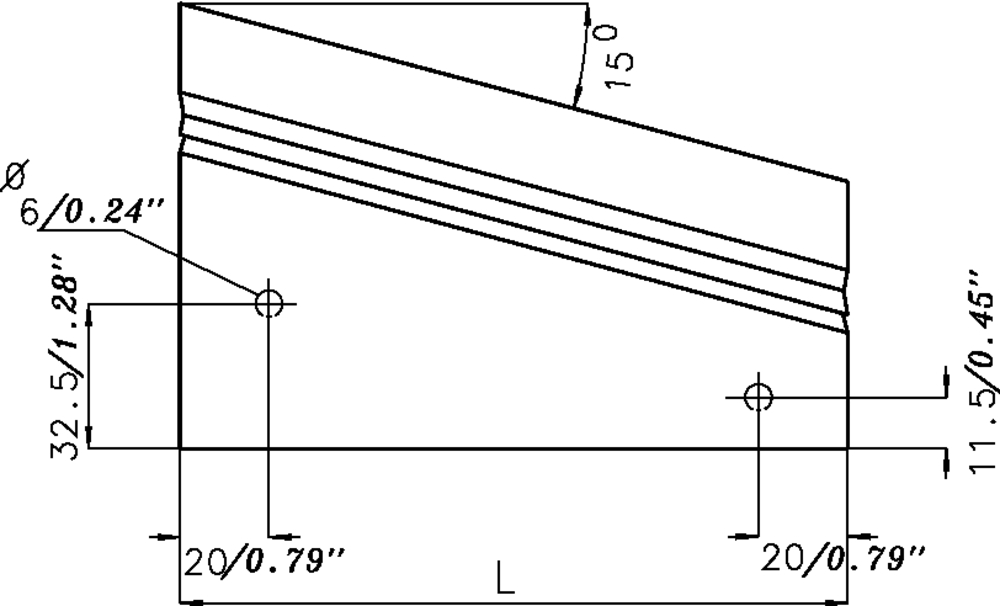

Dit vormdeel heeft gaten voor de bevestigingsschroeven van de verbindingshoek.
Dit koppelstuk heeft gaten voor de bevestigingsbouten van de bijgeleverde verbindingsbeugels.
Technische gegevens
-
Artikelnummer: 1204-0706-03-00
-
Type: Kabelkanaal 1204
-
Doorsnede: van 60 x 60 mm aan 30 x 30 mm
-
Lengte: 115 mm
-
Beschermingsklasse: IP2X
-
Materiaal: Plaatstaal
-
Oppervlakte: elektrolytisch verzinkt
-
Materiaaldikte: 1,5 mm
-
Gewicht: 0.3 kg
Tip
- Voor de montage zijn geen verbindings-U of verbindingshoeken nodig.
- Potentiaalvereffening moet ter plaatse worden uitgevoerd. Zie "Schutzleiteraufbau - xxx" onder Downloads.
- 1 reduceerstuk met verbindingsbeugels
1204-0003-10-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
30 x 30 mm
Longueur
1000 mm
Materiaal
Plaatstaal
1204-0003-20-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
30 x 30 mm
Longueur
2000 mm
Materiaal
Plaatstaal
1204-0006-05-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Longueur
500 mm
Materiaal
Plaatstaal
1204-0006-10-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Longueur
1000 mm
Materiaal
Plaatstaal
1204-0006-20-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Longueur
2000 mm
Materiaal
Plaatstaal
1204-0306-13-00
Hoekstuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
45°
Legrichting
horizontaal
Materiaal
Plaatstaal
1204-0306-90-00
Hoekstuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
90°
Legrichting
horizontaal
Materiaal
Plaatstaal
1204-0406-00-00
T-Stuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
90°
Legrichting
willekeurig
Materiaal
Plaatstaal
