Productomschrijving
Voor de bevestiging van kanalen aan behuizingen, kasten, machines etc.
Technische gegevens
-
Artikelnummer: 1204-0606-00-00
-
Type: Kabelkanaal 1204
-
Doorsnede: 60 x 60 mm
-
Maat F: 100 mm
-
Beschermingsklasse: IP2X
-
Materiaal: Plaatstaal
-
Oppervlakte: elektrolytisch verzinkt
-
Materiaaldikte: 1,5 mm
-
Gewicht: 0.2 kg
Tip
- Dit koppelstuk heeft gaten voor de bevestigingsbouten van de verbindings-U of -hoek.
- Voor de montage aan andere koppelstukken zijn verbindings-U of verbindingshoeken nodig.
- Mogelijkheden van verbindingen worden weergegeven in de catalogus. Zie catalogus "Kabelkanalen" in het Download-Center.
- Potentiaalvereffening moet ter plaatse worden uitgevoerd. Zie "Schutzleiteraufbau - xxx" onder Downloads.

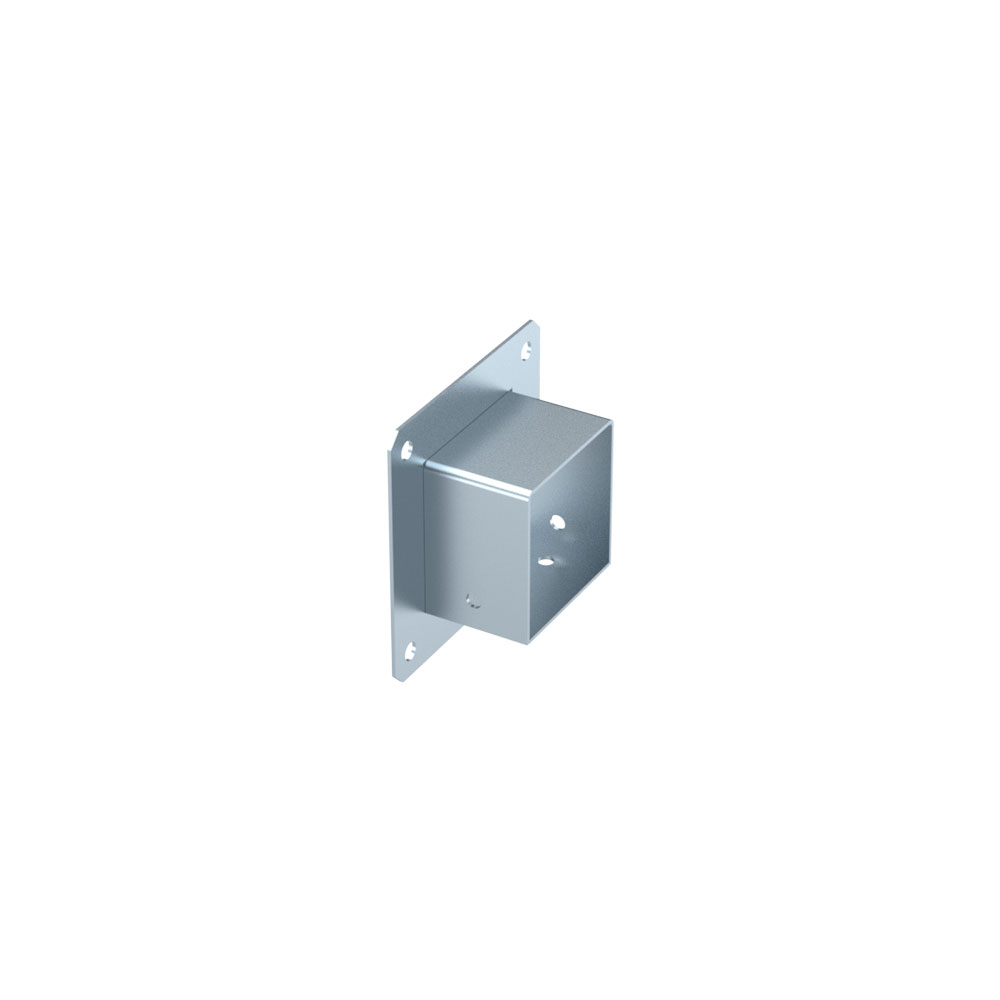

- 1 aansluitflens.
1204-0006-05-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Longueur
500 mm
Materiaal
Plaatstaal
1204-0006-05-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Longueur
500 mm
Materiaal
Plaatstaal
1204-0006-10-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Longueur
1000 mm
Materiaal
Plaatstaal
1204-0006-10-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Longueur
1000 mm
Materiaal
Plaatstaal
1204-0006-20-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Longueur
2000 mm
Materiaal
Plaatstaal
1204-0006-20-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Longueur
2000 mm
Materiaal
Plaatstaal
1204-0306-13-00
Hoekstuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
45°
Legrichting
horizontaal
Materiaal
Plaatstaal
1204-0306-13-00
Hoekstuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
45°
Legrichting
horizontaal
Materiaal
Plaatstaal
1204-0306-90-00
Hoekstuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
90°
Legrichting
horizontaal
Materiaal
Plaatstaal
1204-0306-90-00
Hoekstuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
90°
Legrichting
horizontaal
Materiaal
Plaatstaal
1204-0406-00-00
T-Stuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
90°
Legrichting
willekeurig
Materiaal
Plaatstaal
1204-0406-00-00
T-Stuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
90°
Legrichting
willekeurig
Materiaal
Plaatstaal
Montagehandleidingen:
