Productomschrijving
Voor het gebruik van kabelkanalen type 1201.

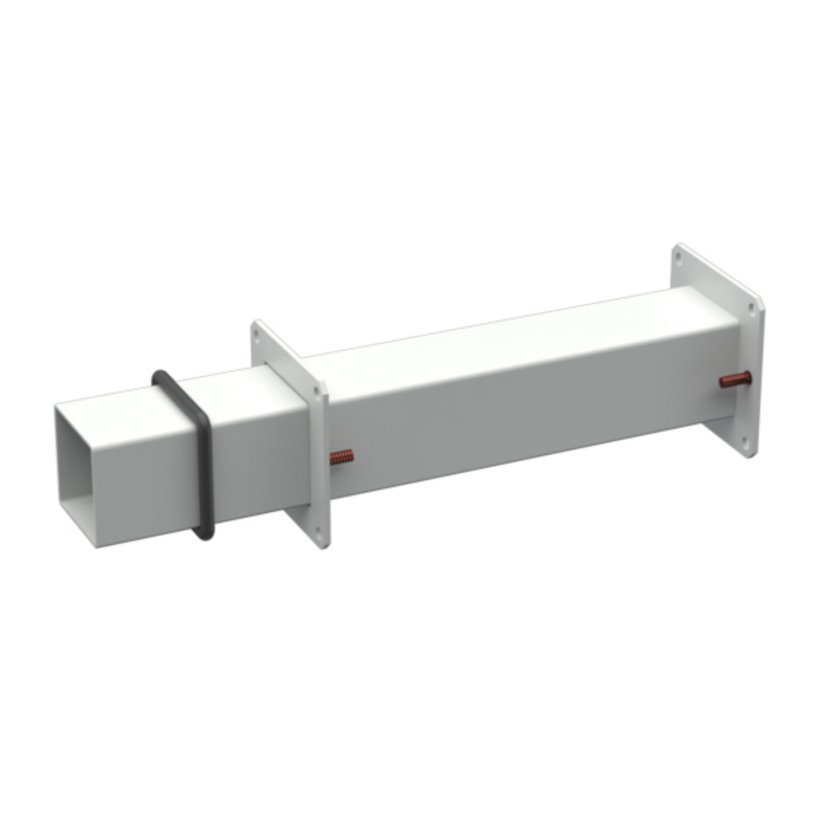

Het telescoopstuk met 1 st. gelaste flens en 1 st. beweegbare flens om lengteverschillen te compenseren van 47 mm. tot 300 mm.
Potentiaal vereffening door schroeven en / of kabels voor aardingskabel (zie toebehoor).
Technische gegevens
-
Artikelnummer: 1201-1206-03-50
-
Type: Kabelkanaal 1201
-
Doorsnede: 60 x 60 mm
-
Afmeting: Lengte: 47 mm - 300 mm
-
Materiaal: Plaatstaal
-
Oppervlakte: Poedercoat RAL 7035, glad, zijdeglans
-
Materiaaldikte: Kanaal: 1,5 mm
Flens: 3 mm -
Gewicht: 1.1 kg
-
Aardaansluiting: volgens DIN EN 61439-1
Tip
- Een flensrubber is slechts aan één kant nodig voor afdichting (flensrubber zie toebehoor).
- 1 st. telescoopstuk
- 1 st. beweegbare flens
- 1 st. dichting
1201-0106-00-06
Flensrubber voor serie 1201
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Materiaal
NBR
Oppervlakte
zwart
1201-0106-00-06
Flensrubber voor serie 1201
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Materiaal
NBR
Oppervlakte
zwart
1201-0106-05-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
500 mm
Toelating
UL
Material
Plaatstaal
1201-0106-05-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
500 mm
Toelating
UL
Material
Plaatstaal
1201-0106-10-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
1000 mm
Toelating
UL
Material
Plaatstaal
1201-0106-10-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
1000 mm
Toelating
UL
Material
Plaatstaal
1201-0106-20-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
2000 mm
Toelating
UL
Material
Plaatstaal
1201-0106-20-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
2000 mm
Toelating
UL
Material
Plaatstaal
1201-0106-25-00
Kabelkanaal inkortbaar
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Longueur
2500 mm
Materiaal
Plaatstaal
1201-0106-25-00
Kabelkanaal inkortbaar
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Longueur
2500 mm
Materiaal
Plaatstaal
