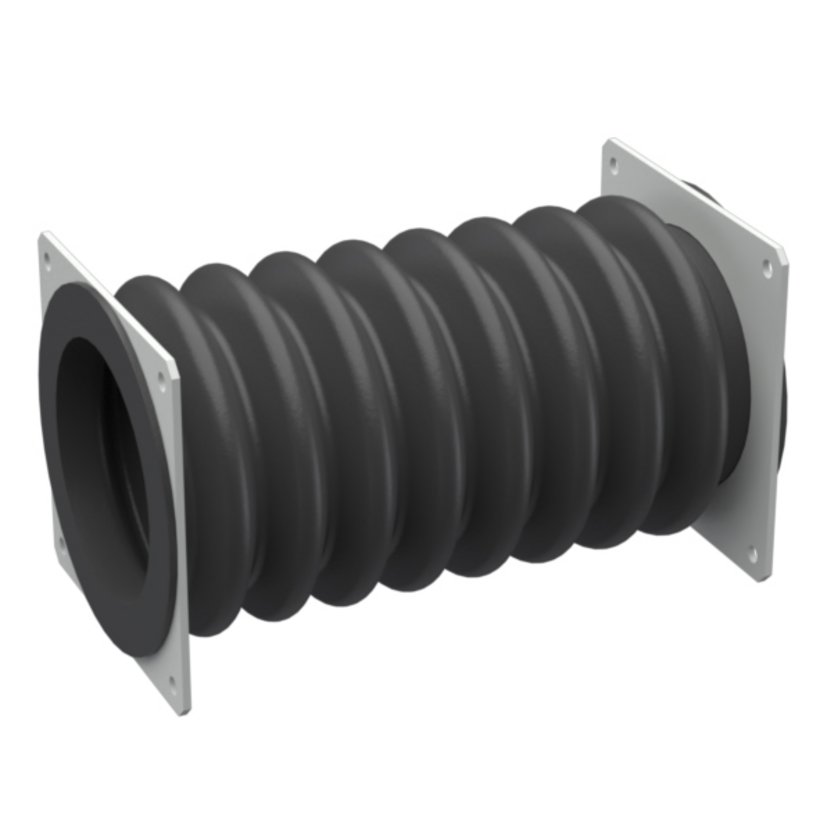

Productomschrijving
Voorkomt de overdracht van trillingen van de machine naar het kanaalsysteem respectievelijk schakelkast en overbrugt bouwkundig afhankelijke maatverschillen of hoekverschillen. bij de montage.
Bevestiging middels flenzen van plaatstaal.
Technische gegevens
-
Artikelnummer: 1201-1106-01-50
-
Type: Kabelkanaal 1201
-
Doorsnede: 60 x 60 mm
-
Materiaal: Balg: Zacht PVC, zwart
Flens: Plaatstaal, poedercoat RAL 7035 glad, zijdeglans -
Materiaaldikte: Flens: 3 mm
-
Gewicht: 0.4 kg
Tip
- Flensverbindingen met flensrubber afdichten (flensrubber zie toebehoor).
- Bij gebruik met grootte 200 x 100 mm is voor de balg (1201-1110-02-00) extra de reduceerflens (1201-0520-01-00) mee te bestellen.
- 1 st. balg met 2 flensen
1201-0106-00-06
Flensrubber voor serie 1201
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Materiaal
NBR
Oppervlakte
zwart
1201-0106-00-06
Flensrubber voor serie 1201
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Materiaal
NBR
Oppervlakte
zwart
1201-0106-05-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
500 mm
Toelating
UL
Material
Plaatstaal
1201-0106-05-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
500 mm
Toelating
UL
Material
Plaatstaal
1201-0106-10-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
1000 mm
Toelating
UL
Material
Plaatstaal
1201-0106-10-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
1000 mm
Toelating
UL
Material
Plaatstaal
1201-0106-20-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
2000 mm
Toelating
UL
Material
Plaatstaal
1201-0106-20-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Lengte
2000 mm
Toelating
UL
Material
Plaatstaal
1201-0106-25-00
Kabelkanaal inkortbaar
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Longueur
2500 mm
Materiaal
Plaatstaal
1201-0106-25-00
Kabelkanaal inkortbaar
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Longueur
2500 mm
Materiaal
Plaatstaal
