Productomschrijving

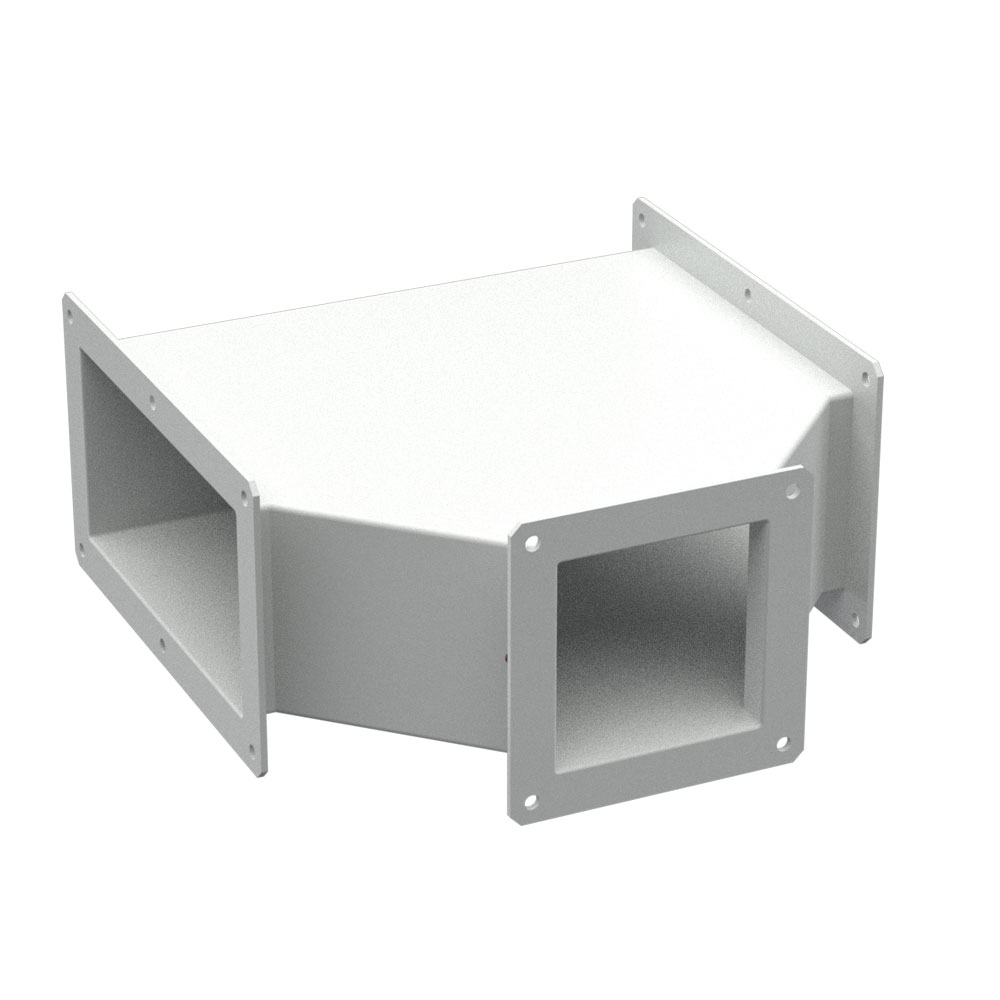

Voor het verdelen van kabelkanalen in meerdere richtingen. T-stukken hebben op beide uiteinden een gelaste flens.
Potentiaal vereffening door schroeven en / of kabels voor aardingskabel (zie toebehoor).
Technische gegevens
-
Artikelnummer: 1201-0112-00-07
-
Type: Kabelkanaal 1201
-
Doorsnede: 200 x 100 mm, Abgang 100 x 100
-
Toelating: UL
-
Beschermingsklasse: IP65, Type 12
-
Materiaal: Plaatstaal
-
Oppervlakte: Poedercoat RAL 7035, glad, zijdeglans
-
Materiaaldikte: Kanaal: 1,5 mm
Flens: 3 mm -
Aardaansluiting: volgens DIN EN 61439-1
Tip
- Flensverbindingen met flensrubber afdichten (flensrubber zie toebehoor).
- UL type 3R op aanvraag.
- 1 st.
1201-0112-00-06
Flensrubber voor serie 1201
Type
Kabelkanaal 1201
Doorsnede
200 x 100 mm
Materiaal
NBR
Oppervlakte
zwart
1201-0112-00-06
Flensrubber voor serie 1201
Type
Kabelkanaal 1201
Doorsnede
200 x 100 mm
Materiaal
NBR
Oppervlakte
zwart
1201-0112-00-22
Eindplaat
Type
Kabelkanaal 1201
Doorsnede
200 x 100 mm
Materiaal
Plaatstaal
Oppervlakte
Poedercoat RAL 7035, glad, zijdeglans
1201-0112-00-22
Eindplaat
Type
Kabelkanaal 1201
Doorsnede
200 x 100 mm
Materiaal
Plaatstaal
Oppervlakte
Poedercoat RAL 7035, glad, zijdeglans
1201-0112-05-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
200 x 100 mm
Lengte
500 mm
Toelating
UL
Material
Plaatstaal
1201-0112-05-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
200 x 100 mm
Lengte
500 mm
Toelating
UL
Material
Plaatstaal
1201-0112-10-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
200 x 100 mm
Lengte
1000 mm
Toelating
UL
Material
Plaatstaal
1201-0112-10-00
Kabelkanaal
Type
Kabelkanaal 1201
Doorsnede
200 x 100 mm
Lengte
1000 mm
Toelating
UL
Material
Plaatstaal
